M548 Blindé léger de transport multi-fonction.





Description

Identification

Détails à observer

Galerie Photos




Description
Le premier prototype fut achevé sous l'appellation de XM548, mais il ne fut pas mis en production, et des développements ultérieures permirent d'obtenir le XM548E1 qui utilisait certaines pièces automotrices du transporteur de troupes blindé à chenilles du M113A1, déjà produit par FMC' Corporation. Le XM548E1 fut ultérieurement standardisé et baptisé M548 en 1965. La première production de ces véhicules fut achevée en 1966 par FMC Corporation. avant octobre 1984, la compagnie avait déjà construit pas moins de 3 683 M548 pour l'US Army et 1 295 véhicules pour le marché extérieur. Le modèle produit actuellement est le M548A1, auquel fut apporté un grand nombre d’améliorations automotrices importantes. Outre sa fonction dans l'US Army, le M548 est également utilisé par un grand nombre d'armées, dont celles d'Australie, du Canada, d'Égypte, de Grèce, d'Israël, d'Italie, de Norvège, d'Espagne, de Suisse, de Tunisie, du Royaume-Uni et de l'Allemagne. Le véhicule de base est conçu pour transporter 5 443 kg de fret sur route et tout terrain, ainsi que pour tracter une remorque ou une arme pesant jusqu'à 6 350 kg. Outre sa fonction de transport de charges vers les zones avancées, le M548 est largement utilisé comme véhicule de support en munitions pour les pièces d'artillerie autopropulsées telles le M107, M109 et M110. Bien que le M548 utilise des pièces automotrices du M113, sa caisse et sa disposition sont différentes. Le conducteur et les trois passagers sont assis tout à l'avant, le moteur et la transmission se trouvent sous les sièges. Le moteur est couplé à une transmission entièrement automatique dotée de six rapports en marche avant et de deux en marche arrière. Le toit et l'arrière de la cabine sont équipés d'une bâche amovible, et le pare-brise peut se rabattre sur l'avant selon les besoins. Un support est fixé sur le toit de la cabine et peut recevoir une mitrailleuse de 7,62 mm ou 12,7 mm. La suspension est à barre de torsions; elle est constituée de cinq roues de route, d'un barbotin à l'avant et d'une poulie tendeuse à l'arrière. Il n'y a pas pas de roulement pour le retour des chenilles. La partie cargo est située à l'arrière et comprend deux portes tout à l'arrière pour le chargement, des arceaux amovibles et une toile de bâche. Le M548 est entièrement amphibie, il est propulsé dans l'eau par ses chenilles. L'équipement standard est constitué de projecteurs de conduite nocturne à infrarouge et d'un treuil. Ce véhicule ne possède pas de système NBC. Le châssis du M548 a été utilisé par les autorités militaires britanniques comme châssis de base pour la construction d'innombrables véhicules spécialisés, dont le système de missile sol-air Rapier à chenilles de British Aerospace et les véhicules de soutien qui lui sont attitrés : le transporteur et lanceur utilisée pour le système de lance-missiles sol-sol Vought, qui peut être équipé d'une ogive nucléaire tactique.

Variantes :
M548 Indigo : Véhicule avec radar Indigo sur l'arrière du compartiment de transport, utilisé en Italie.
M548 Recovery : Une grue est monté à l'arrière du châssis
M548 Skyguard : U radar du type Skyguard est monté à l'arrière de la coque, utilisé en Suisse.
M548 Skorpion : Un système de lance mine est monté à l'arrière du châssis, utilisé uniquement en Allemagne.
VS M548-6/SEM11 : Un système de poseur de mine est monté à l'arrière du châssis, le train de roulement est composé de six roues de route au lieu de cinq,utilisé en Espagne.

Armement
Une mitrailleuse de 12,7 mm.
a
Pays utilisateurs
Etats Unis, Hollande, Norvège, Espagne,Argentine, Canada, Italie et nombreux autres pays.
Equipage
1 + 3 hommes
Accessoires
Divers équipements peuvent être installés sur le véhicule.
Blindage
Blindage actif contre les munitions d'un calibre de 7,62 mm.
Poids
12.882 kg
a
Vitesse
64 km/h
Autonomie
483 km
a


Identification
M548 cargo light tracked armoured vehicle US army United States pictures technical data sheet description identification fiche technique photos images véhicule blindé chenillé léger de transport armée américaine Etats Unis
M548 cargo light tracked armoured vehicle US army United States pictures technical data sheet description identification fiche technique photos images véhicule blindé chenillé léger de transport armée américaine Etats Unis
 Retour Menu
Armement
Une mitrailleuse de 12,7 mm est montée sur le toit de la cabine équipage.
Tourelle
Un support formé par une barre circulaire permet à une mitrailleuse de 12,7 mm de pivotée sur 360°.
Coque
est composé de deux parties, une cabine de forme rectangulaire sur la partie avant du véhicule, et un caisson de chargement à l'arrière. La cabine dispose d'une porte d'accès de chaque côté, elle est équipé d'une fenêtre dans la partie supérieure. A l'avant de la cabine, sont placées trois fenêtres identiques de forme rectangulaire. Le caisson de chargement monte jusqu'à la moitié de la hauteur de la cabine avant. Une bâche qui peut couvrir tout l'arrière du caisson de chargement. Les flancs du véhicule sont lisses.
Train de roulement
est composé de cinq roues de route , sans galets supports. C'est le même que pour le M113.
Accessoires
Entre l'arrière de la cabine et le caisson de chargement, on trouve un espace, où est placé verticalement un pot d'échappement.

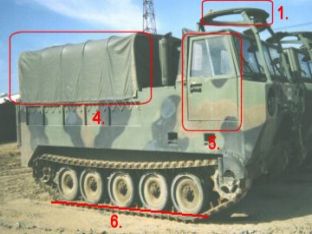

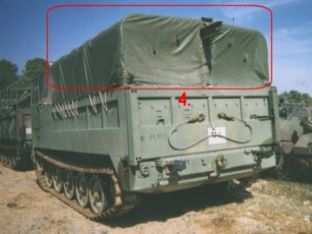

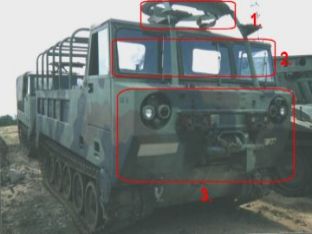

Détails à observer
  Retour Menu
1. Petit coffre à l'avant du véhicule.
2. Trois fenêtres de forme rectangulaire à l'avant de la cabine.
3. Support de forme circulaire pour la mitrailleuse de 12,7 mm.
4. Cabine de forme rectangulaire avec bâche.
5. Porte d'accès latérale sur la cabine équipage avec fenêtre de forme rectangulaire.
6. Cinq roues de route sans galets supports.
a

M548 cargo light tracked armoured vehicle US army United States pictures technical data sheet description identification fiche technique photos images véhicule blindé chenillé léger de transport armée américaine Etats Unis
M548 cargo light tracked armoured vehicle US army United States pictures technical data sheet description identification fiche technique photos images véhicule blindé chenillé léger de transport armée américaine Etats Unis



M548 cargo light tracked armoured vehicle US army United States pictures technical data sheet description identification fiche technique photos images véhicule blindé chenillé léger de transport armée américaine Etats Unis

M548 cargo light tracked armoured vehicle US army United States pictures technical data sheet description identification fiche technique photos images véhicule blindé chenillé léger de transport armée américaine Etats Unis

Galerie photos
