YW531H Type 85 (FR)


YW 531 H / Type 63 Véhicule blindé chenillé de transport de troupe









Description

Identification

Détails à observer

Galerie Photos

a
Description
Le véhicule YW 531 H APC ou Type 85 a été développé par la firme NORINCO au même moment que le véhicule YW 534, qui a une forte ressemblance. La différence principale provient du poids du véhicule qui est beaucoup plus léger, plus court, plus étroit, et il ne possède pas la batterie de quatre lance grenades fumigènes, placée de chaque côté de la tourelle. Le chauffeur est assis à l'avant gauche, avec le chef de véhicule placé juste derrière lui. . Sur la droite se trouve le compartiment moteur. Le compartiment des troupes se trouve à l'arrière, et quatre trappes d'accès sont découpées dans le toit, une grande porte d'accès est découpée dans l'arrière de la coque. Des épiscopes , ainsi que des petites trappes de tir sont présents sur les flancs du véhicule. Sur la version standard, le véhicule est armé d'une mitrailleuse de 12,7 mm , protégées pars de plaques de blindage latérales. Le YW 531 est totalement amphibie, il est propulsé dans l'eau grâce à ses chenilles. Avant d'effectuer un franchissement, une lame pare vague est déployée et des pompes de cales sont mises en route.
Variantes :
YW 309 ICV : avec une tourelle de WZ 501, version chinoise du BMP-1 Russe.
Type 85 véhicule de commandement : similaire au véhicule de base, mais avec des équipements de communications supplémentaires.
Type WZ 751 véhicule ambulance : avec compartiment adapté au transport des blessés.
Type 85 120 mm : avec mortier de 120 mm
Type 85 82 mm : avec mortier de 82 mm
120 mm obusier automoteur : utilise une version montée du canon D-30
Type 85 ARV : version de dépannage avec grue
Type 85 véhicule de maintenance : avec outils supplémentaires
Type 85 ambulance : adapté au transport de blessés
YW 531H antichar : véhicule équipé d'une rampe de missile antichar de 4 missiles monts sur u support à l'arrière de la coque, la partie arrière est légèrement plus haut que pour le modèle de base

Armement
Mitrailleuse de 12,7 mm
Pays utilisateurs
Chine, Thaïlande, Myanmar.
Equipage
3 + 13 hommes
Equipements
Rien de particulier
Blindage
14 mm sur la partie avant
Poids
13.600 kg
Vitesse
65 km/h
Autonomie
500 km
Identification

Retour Menu

Armement
Mitrailleuse montée au centre du toit de la coque.
Tourelle
Petite tourelle, sur l'arrière du toit de la coque, c'est un support pour une mitrailleuse de 12,7 mm, entourée de plaques de blindage
Châssis
C'est un bloc rectangulaire avec l'avant légèrement incliné. Sur la partie avant, on trouve une lame pare vague de forme rectangulaire. A l'avant droit du toit du véhicule, on trouvent deux écoutilles, la première celle du chauffeur et directement derrière celle du chef de vehicule. Les portes des écoutilles s'ouvrent vers l'extérieur gauche, et ont une forme rectangulaire. Les flancs sont bien droits, au milieu de ceux-ci sont placés trois épiscopes, ainsi que trois trappes de tir.
Train de roulement
est composé de 5 roues de route et trois galets supports, les écarts sont plus grands entre la 3° et 4° roue et entre la 4° et 5° roue. Des fines plaques de blindage couvrent le train de roulement, ressortant légèrement de l'ensemble de la coque, et striées horizontalement sur toute la longueur.
Accessoires
Une antenne de communication est placée entre l'écoutille du chauffeur et le chef de véhicule.

Détails à observer


Retour Menu

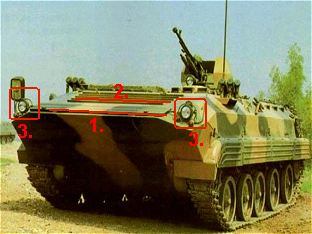

1. Lame pare vague à l'avant de la coque, sur la partie supérieure.
2. Grille de ventilation moteur sur l'avant de la coque, striée horizontalement.
3. Phare à lumière blanche à l'avant gauche et droit de la coque.

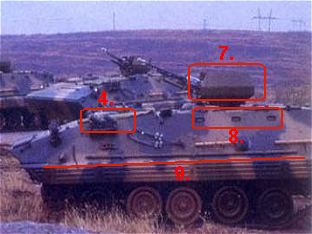

4. Groupe de lance-grenades fumigènes à l'avant gauche et droit sur les flancs de la coque.

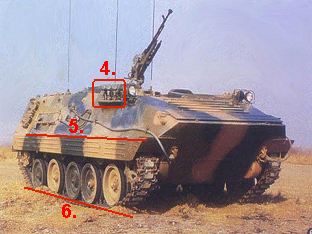

5. Plaque de blindage sur la partie supérieure du train de roulement, striée horizontalement sur toute la longueur.
a
6. Cinq roues de route avec trois galets supports.
7. Emplacement pour la mitrailleuse de bord au centre du toit de la coque, avec des plaques de blindage sur les côtés et l'arrière.
8. Trois petits épiscopes de forme rectangulaire sur les flancs arrière de la coque.
9. Des outils sont placés sur les flancs de la coque.

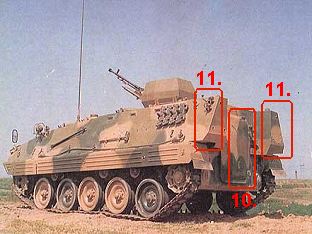

10. Grande porte d'accès de forme rectangulaire à l'arrière de la coque.
11. Des blocs de blindage de forme rectangulaire, sont placés à l'arrière gauche et droit de la coque.
