Russia Russie
1V15 ACRV-3 blindé d'observation d'artillerie - Artillery command post armoured vehicle








Subscribe to Army Recognition Pictures DataBase 100 Euro € Per year / Par an
Visit the new web site Army Recognition
http://www.armyrecognition.com

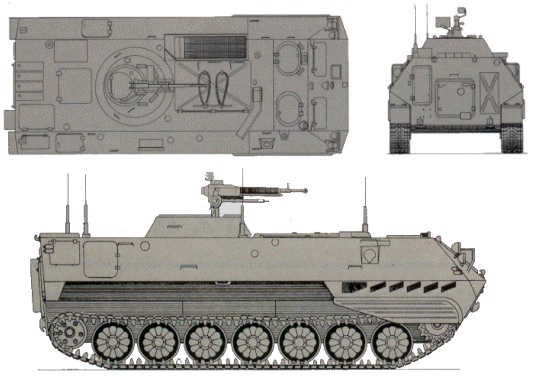

Identification
Canon
Une mitrailleuse de 12,7 mm est placée sur un bras sur la partie avant du toit de la tourelle.
Tourelle
a une forme de poêle renversée, elle est placée sur le toit de la coque , légèrement vers l'arrière. Celle-ci ne dispose que d'une seule écoutille. Pas d'épiscopes sur le toit de la tourelle
Coque
est de forme rectangulaire , avec l'avant fortement incliné. L'écoutille du chauffeur est placé à l'avant gauche, avec une autre écoutille à sa droite , qui est l'emplacement du chef de véhicule. Deux trappes de forme rectangulaire sont placées dans le haut de la partie inclinée, qui peuvent s'ouvrir vers le haut. A l'arrière gauche du flanc de la coque, on trouve une petite trappe d'accès de forme rectangulaire, tandis que du côté droit, on trouve deux trappes d'accès.
Train de roulement
estest composé  de sept roues de route sans galets supports. L'intérieur des roues a une forme de fleurs. Le barbotin est à l'avant et la roue tendeuse à l'arrière. Une protection est installée sur la partie avant jusqu'à hauteur de la deuxième roue de route.
Accessoires
Le véhicule dispose de quatre antennes de communication. Deux sur le côté droit du toit, placée respectivement devant la tourelle et l'autre à l'arrière. Deux sur le côté gauche du toit, une derrière l'écoutille du chauffeur et une autre à l'arrière.

Points marquants pour la reconnaissance

1. Deux trappes de vision de forme rectangulaire sur la partie avant inclinée.
2. Tourelle située sur le toit à l'arrière de la coque, sans aucun épiscope.
3. Deux trappes d'accès à l'arrière sur le flanc droit.
4. Protection de forme triangulaire sur la partie avant gauche et droit du train de roulement.
5. Sept roues de route , avec l'intérieur en forme de fleur.
A
a

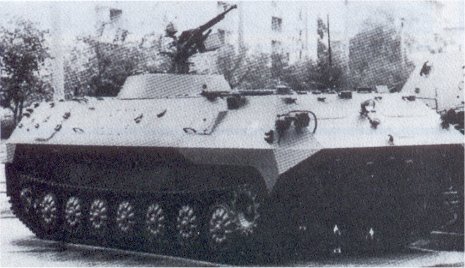

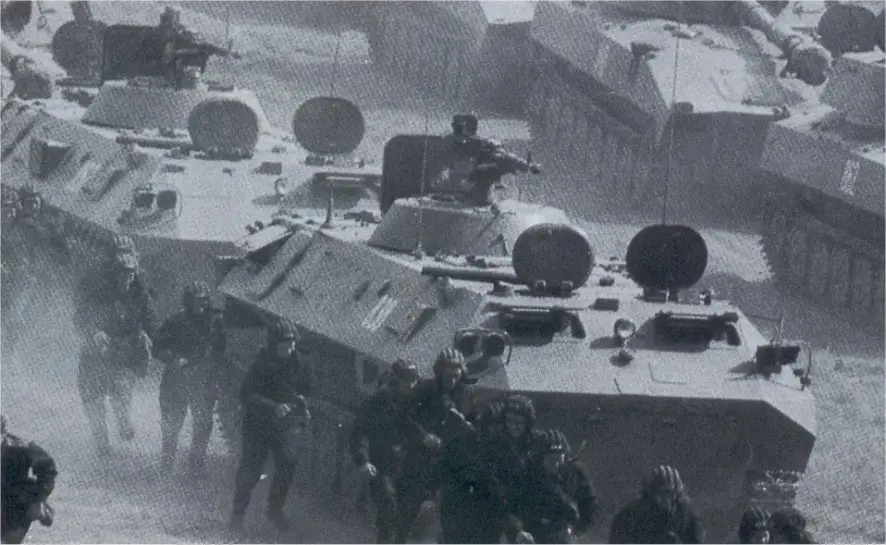

Galerie de photos

From Internet
From Internet
