Description
Le SA-6, répertorié par l'OTAN sous le nom de " Gainful ", a été vu pour la première fois à Moscou en 1967, et c'est au Proche-Orient, en 1973, que les armées syriennes et égyptiennes l'ont étrenné. Il s'est montré l'un des systèmes de défenses antiaériens les plus efficace de la campagne et a contraint l'aviation israélienne à voler à basse altitude ce qui l'a rendu vulnérable aux missiles portables SA-7 et aux canons automoteurs de 23 mm ZSU-23-4. Le " Gainful " a connu un grand succès à l'exportation; outre la Russie, il est utilisé par les pays suivants : Algérie, Angola, Bulgarie, Cuba, Égypte, Éthiopie, Finlande, Guinée-Bissau, Guyana, Hongrie, Inde, Irak, Koweït, Libye, Malte, Mozambique, Pérou, Pologne, Roumanie, Somalie, Syrie, Tanzanie, Tchécoslovaquie, Vietnam, Yémen, Yougoslavie et Zambie.  Dans l'armée russe, les SA-6 sont déployés par régiments, avec, pour chacun, , un poste de contrôle doté de deux radars de veille " long Track ", d'un radar de détermination d'altitude " Thin Skin " et de cinq batteries de Sa-6. Chaque batterie de SA-6 possède un véhicule de tir et de contrôle radar " Straight Flush " et deux camions d'approvisionnement ZIL-131 ( 6 x 6 ) chargés par grue. Le châssis du SA-6 est dérivé de celui du ZSU-23-4 . La cabine de l'équipage  est à l'avant, le lanceur est au milieu, le moteur et les transmissions à l'arrière. L'équipement standard comporte une protection NBC et un système de visée  de nuit, mais l'ensemble n'est pas amphibie. Les trois missiles sont placés sur une platine qui peut pivoter sur 360° et qui permet une élévation d'environ 85°. en déplacement normal, le lanceur est en position horizontale, braquée vers l'arrière. Le SA-6 lui-même mesure environ 6,20 m de long pour 33,5 cm de diamètre. Son envergure de queue est de 1,52  m et son poids de lancement de 550 kg, dont 80 kg de tête explosive. a la mise à feu, il est propulsé par un moteur-fusée qui lui permet d'atteindre Mach 1,5. Après quoi, un statoréacteur prend le relais et amène sa vitesse à un maximum de Mach 2,8; la version de base à une portée de 22 000 m au plus; elle est opérationnelle de 100 m à 9 000 m d'altitude. La mise en oeuvre du SA-6 se fait comme suit : le radar " Long Track " détecte la cible et transmet ses paramètres ( position , altitude, distance) à la batterie de SA-6, dont le radar " Straight Flush " entre en action. Ce radar est monté sur un châssis similaire à celui qui supporte le missile; Ses fonctions comprennent : recherche limitée, détection-acquisition à basse altitude, poursuite et illumination de la cible, guidage, pilotage et suivi du missile. En présence d'un appareil ennemi, le "Straight Flush " , se verrouille sur lui et l'illumine à l'aide de ses radars secondaires, puis il passe en ondes continues et reste en contact constant avec le missile lancé. Le guidage jusqu'en phase finale est de type semi-actif. La tête explosive est équipée d'une fusée à impact mais également d'un radar de proximité, et l'objectif peut donc  être détruit sans contact direct. Le modèle de base du " Gainful " a maintenant plus de trente ans, et des versions plus perfectionnées ont été mises en service, quoique son remplacement eût pu être assuré par le SA-11. Les Israéliens ont saisi de nombreux exemplaires du SA-6 pendant la guerre du Kippour, et ils ont donc pu rapidement mettre au point des contre-mesures. Les informations recueillies ainsi que plusieurs SA-6 intacts ont été transmis aux États-Unis.
Variantes :
Aucune

Armement
3 missiles SA-6 " Gainful  "
Pays utilisateurs
Algérie, Angola, Bulgarie, Cuba, Égypte, Éthiopie, Finlande, Guinée-Bissau, Guyana, Hongrie, Inde, Irak, Koweït, Libye, Malte, Mozambique, Pérou, Pologne, Roumanie, Somalie, Syrie, Tanzanie, Tchécoslovaquie, Vietnam, Yémen, Yougoslavie et Zambie.
Poids de lancement
550 kg
Vitesse
Mach 2.8
a
Altitude minimale
18000 mètres
Plafond
1100 mètres
a
a
a
a
a
Portée
60 km environ
Radar
Radar de système et de contrôle " Straight Flush ", Radar " Long Track ".


Identification
SA-6 Gainful 2K12 Kub système de missile sol air fiche technique information spécifications description photos images renseignements identification armée Russie industrie de défense russe
SA-6 Gainful 2K12 Kub système de missile sol air fiche technique information spécifications description photos images renseignements identification armée Russie industrie de défense russe
 Retour Menu
Missiles
Trois missiles placés l'un à côté de l'autres. L'avant du missile est fort pointu,  avec la queue qui est équipée de quatre ailerons et au centre 4 plus petits.
Support Missile
L'ensemble est constitué par une plate-forme, avec un gros bras à l'arrière, qui peut pivoter sur 360°. Des fins tubes équipent les côtés de la surface de support des missiles, ceux-ci montent jusqu'à la partie supérieur des missiles.
Coque
est de forme rectangulaire, avec l'avant légèrement incliné, et sur lequel on trouvent deux grandes écoutilles rectangulaires. Sur le côté de la coque, on trouvent 4 plaques de forme rectangulaire.
Châssis
est composée de 6 roues de route, sans galets supports. L'écart entre les 3 premières roues de route est plus grand.
Accessoires
Un rondin de bois est fixé à l'arrière de la coque.

Détails à observer
  Retour Menu

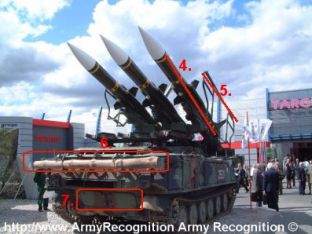

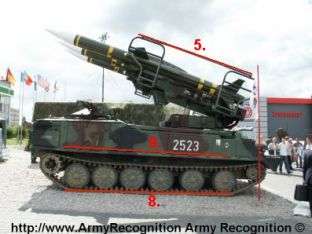

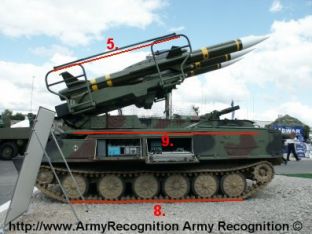

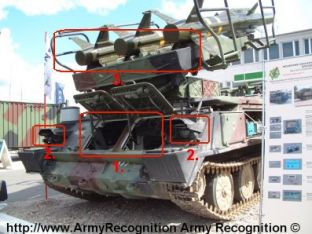

1. Deux grandes trappes d'accès à l'avant de la coque.
2. Gros phare à l'avant gauche et droit de la coque.
3. Arrière du bloc missile avec des boîte de transport sur toute la longueur.
4. Missile de forme cylindrique et pointu à l'avant.
5. Rampe de support à gauche et à droite des missiles.
6. Rondin de bois à l'arrière de la coque.
7. Deux trappes d'accès à l'arrière de la coque dans la partie inférieure.
8. Six roues de route sans galets supports.
9. Les flancs de la coque sont droits, avec des trappes d'accès à gauche et à droite.
a
a


SA-6 Gainful 2K12 Kub système de missile sol air fiche technique information spécifications description photos images renseignements identification armée Russie industrie de défense russe
SA-6 Gainful 2K12 Kub système de missile sol air fiche technique information spécifications description photos images renseignements identification armée Russie industrie de défense russe

SA-6 Gainful 2K12 Kub système de missile sol air fiche technique information spécifications description photos images renseignements identification armée Russie industrie de défense russe

SA-6 Gainful 2K12 Kub système de missile sol air fiche technique information spécifications description photos images renseignements identification armée Russie industrie de défense russe
