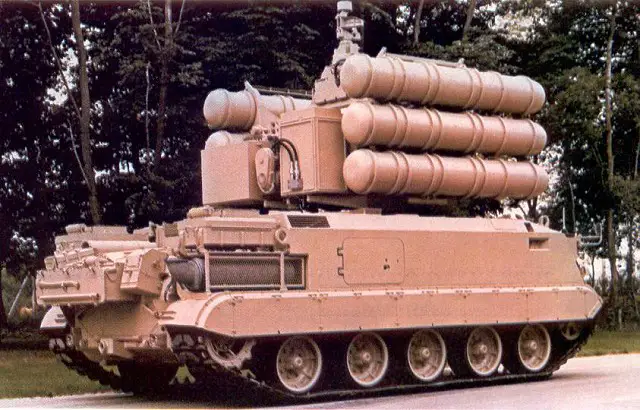

 Missile Sol-Air Shahine sur véhicule blindé







Description

Identification

Détails à observer

Galerie Photos



a
Description
Le missile sol-air d’intervention à basse altitude Shanine, construit spécialement pour l’Arabie Saoudite, est le prolongement logique du Crotale. Thomson-CSF a assumé la mise au point des radars et des systèmes électroniques, tandis qu’Engins Matra réalisait le missile proprement dit. Sa mise à l’étude remonte à 1975 et sa fabrication en série à 1979 , après essais réussis sur prototypes. Sa livraison à l’Arabie Saoudite s’est échelonnée entre 1982 et 1983. au total, trente-six systèmes complets ont été vendus, ainsi que cinquante-trois canons de D.C.A. de 30 mm destinés à assurer la protection rapprochée des batteries de missiles pendant leur réapprovisionnement. Le Shanine comprend une unité de tir et un système d’acquisition, tous deux montés sur un châssis AMX-30 MBT modifié, dont le blindage offre une bonne protection au personnel et au matériel. Ses possibilités tout terrain marquent en outre un progrès sensible par rapport au véhicule à roues qui était affecté au Crotale. Le système d’acquisition se compose d’un grand radar à impulsion Doppler et d’un récepteur numérique pour l’analyse des paramètres de déplacement de la cible. L’ordinateur de traitement de l’information et d’évaluation de la menace peut mettre en mémoire jusqu’à quarante cibles et en couvrir effectivement dix-huit. Chaque système d’acquisition peut piloter jusqu’à quatre unités de tir. L’unité de tir Shanine dispose de six missiles prêts à l’emploi, contre quatre avec le modèle de base Crotale. Le réapprovisionnement se fait par grue. Le radar à trois canaux peut suivre et piloter deux missiles simultanément. Il les repère pendant la première partie de leur vol grâce à un détecteur à infrarouge réglé sur la longueur d’onde des radiations produites par leurs réacteurs. Un écran de télévision placé dans la tourelle de tir permet de suivre visuellement l’objectif et les missiles et donc de déjouer le brouillages ennemis. Le missile proprement dit est un R.460 dérivé du R.440 Crotale de chez Matra. Il est plus long et plus lourd que lui, et son moteur-fusée SNPE à deux étages dont la durée de combustion a été portée à 4,5 secondes (contre 2,5 s pour le Crotale) lui confère une vitesse maximale de l’ordre de Mach 2. Autre progrès sensible, les unités de feu et d’acquisition de cible peuvent être déployées plus largement, et il n’est plus nécessaire de les stopper pour les relier par câble avant l’engagement. La transmission des données et en effet assurée par un système automatique d’émission-réception à ondes ultracourtes. Ces perfectionnements, ajoutés à la portée améliorée des radars de guidage et des missiles, font du Shanine une arme plus performante que son prédécesseur, le Crotale. Sans aucun doute, cette arme vendue à de nombreux pays.
Variantes :
Aucune

Armement
6 missiles Shanine
Pays utilisateurs
Arabie Saoudite
Poids de lancement
100 kg
Altitude minimale
12.000 mètres
a
Plafond maximum
6.100 mètres
Portée

10.000 à 13.500 mètres

Vitesse missile
Mach 2
Radar d'accompagnement
Radar d'acquisition  monté sur le même châssis de véhicule . Shahine unité d'acquisition.


Identification

 Retour Menu

Missile
Deux groupes de trois missiles dans des conteneurs de forme cylindrique.
Support missile
est un gros bloc rectangulaire, avec un radar de forme circulaire placé au centre, avec les trois conteneurs de missiles placés l'un au dessus de l'autre. Un groupe de trois de chaque côté du radar.
Coque
Est de forme rectangulaire, avec l'avant fortement incliné, une grande trappe d'accès moteur est placé à l'avant. A l'arrière du flanc droit , est placé un grand pot d'échappement.
Suspension
est composé de 5 roues de route, avec plaque de blindage de protection.
Accessoires
L'arrière de la coque, dispose de coffres de rangement.


Détails à observer


  Retour Menu

1. Trois tubes lanceur à gauche et à droite du bloc missile.
2. Grand radar de forme rond au centre du bloc missile.
3. Deux emplacement pour les membres d'équipage à l'avant de la coque.
4. Trappe d'accès à l'avant de la coque.
5. Cinq roues de route
6. Grille d'échappement à l'arrière du flanc gauche de la coque.
7. Avant des tubes missile de forme arrondie.
8.Groupe de deux phares à l'avant gauche et droit de la coque.
9. Deux marche-pieds de forme rectangulaire dans la partie inférieure de l'avant de la coque.
10. Bloc d'échappement à l'arrière du flanc droit de la coque.
11. Grosses boîtes de rangement à l'arrière de la coque.
12. Jupe de protection sur la partie supérieure du train de roulement.
13. Petite porte d'accès à l'arrière du flanc droit, devant le bloc d'échappement.
14. Chaque tube lanceur a une forme de cigare.
15. Deux boîtes de forme rectangulaires à l'arrière du bloc missile.
