MT-LBM Véhicule blindé chenillé de combat d'infanterie






Description

Identification

Détails à observer

Galerie Photos




Description
Le véhicule MT-LBM est basé sur le châssis du MT-LB, la différence principale provient du système d'arme qui est monté en superstructure sur le toit du véhicule. Il existe deux versions. Le MT-LB6MA qui est équipé d'une tourelle monoplace, identique à celle du véhiclue blindé à roues BTR-80. L'autre modèle le MT-LB6MB est équipé de la même tourelle que le véhicule de transport de troupes à roues BTR-80A. Le MT-LBM est agencé de façon classique. D'avant en arrière, on distingue : la cabine dans laquelle prend place l'équipage; le moteur, décalé vers la gauche. L'entrée et la sortie des hommes se font facilement grâce à deux grandes portes ménagées à l'arrière de la coque et à deux trappes ouvertes dans le toit du compartiment. L'armement principal consiste en un canon de 30 mm et d'une mitrailleuse coaxiale de 7,62 mm. La suspension à barres de torsion comprend six roues de route, semblables à celles du char léger amphibie PT-76 et à celles des VTT de la série BTR-50, une poulie de tension placée à l'arrière et un barbotin situé à l'avant. Le MT-LBM est normalement doté de chenilles de 350 mm qui peuvent, si nécessaire, être remplacées par un modèle plus large (565 mm). La pression au sol s'en trouve diminuée et la mobilité est alors meilleure.
Variantes :
MT-LB6MA : équipé d'une tourelle avec une mitrailleuse de 14,5 mm et une autre de 7,62 mm
MT-LB6MB : équipé d'une tourelle avec un canon de 30 mm et une mitrailleuse de 7,62 mm

Armement
Un canon de 30 mm et une mitrailleuse de 7,62 mm
Pays utilisateurs
Russie
Equipage
3 hommes
Equipements
Système de protection NBC, vision de nuit.
Blindage
3 à 11 mm
Poids
13.900 kg
Vitesse
62 km/h
Autonomie
500 km


Identification
 Retour Menu
Armement
Le canon et très fin avec l'extrémité plus large.
Tourelle
est placé à l'arrière du compartiment équipage. Elle est de forme circulaire à sa base et est monté par un gros bloc de forme rectangulaire. Du côté droit, on trouve un bloc en forme de fuseau qui contient la mitrailleuse coaxiale de 7,62 mm. A gauche et à droite à du canon, on trouve trois lance-grenades fumigènes.
Châssis
La coque est de forme rectangulaire, avec l'avant en forme de bec, et une partie arrière plus haute, qui sert de compartiment pour le transport des troupes. Sur la partie inférieure du bec , on trouve une plaque rectangulaire servant de pare vague lors de franchissement de cours d'eau. L'avant du compartiment équipage, dispose de deux ouvertures rectangulaires couvertes par une plaque de blindage. Les flancs du véhicule disposent de trappes de tir de forme arrondies. L'arrière de la coque, disposent de 2 portes d'accès de forme rectangulaires s'ouvrant vers l'extérieur, et disposant chacune d'une trappe de tir.
Train de roulement
est composée de 6 roues de route sans galets supports. L'intérieur du dessin des roues, a une forme de fleur.
Accessoires
Un petit phare de vision nocturne est monté au centre sur le sommet de la tourelle. A l'avant au centre du toit de la coque, on trouve un bloc métallique en forme de champignon. A l'avant de la coque, on trouve un petit phare de vision nocturne entre les deux écoutilles. Des grilles sont placées à l'arrière de la chenille de gauche et de droite.

Détails à observer
  Retour Menu

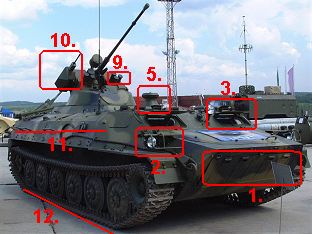

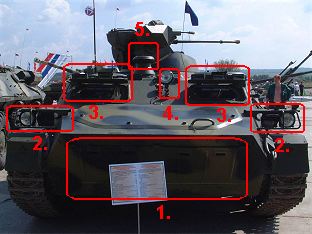

1. Plaque pare vague à l'avant de la coque, partie inférieure.
2. Groupe de deux petits phares à l'avant gauche et droit de la coque.
3. Deux petites fenêtres à l'avant gauche et droit du compartiment équipage avec plaque de blindage.
4. Petite phare à lumière blanche au centre de l'avant de la coque.
5. Petit bloc métallique en forme de champignon à l'avant du toit du compartiment équipage.

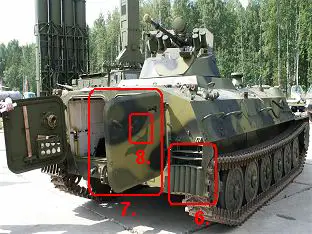

6. Grilles à l'arrière des chenilles.
7. Deux grandes portes de forme rectangulaire à l'arrière de la coque.
8. Trappe de tir au centre des portes arrières.
9. Trois lance-grenades fumigènes à gauche et à droite du canon.
10. Mitrailleuse dans un bloc de forme rectangulaire à droite sur la tourelle.
11. Les flancs sont lisses avec trois trappes de tir.

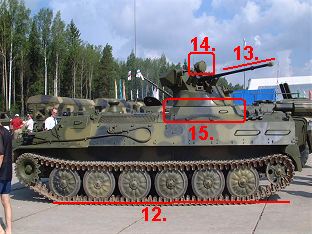

12. Six roues de route sans galets supports, l'intérieur des roues a une forme de fleur.
13. Canon fin et assez long, avec l'extrémité un peu plus large.
14. Petite phare infrarouge placé sur le sommet de la tourelle et au centre.
15. La base de la tourelle est monté sur un bloc de forme rectangulaire.
