T-84 Char de combat principal






Description

Identification

Détails à observer

Galerie Photos




Description

Le T-84 a été développé par la société Kharkov Mozorov Design Bureau, la production fut ensuite reprise par la société Malyshev Plant. Le T-84 a été construit à partir du T-80UD qui a été construit par la firme Malyshev Plant pour un usage national, ainsi que pour l'exportation. Le Pakistan a commandé 320 T-80UD à l'Ukraine et d'après certaines informations, les dernières productions comprennent des éléments du char de combat T-84. L'aspect général du T-84 est très similaire au T-80 et T-90 avec le chauffeur à l'avant et au centre, la tourelle biplace placée au centre de la coque avec le canonnier à gauche et le chef de véhicule à droite, qui dispose d'une mitrailleuse de 12,7 mm pour la défense antiaérienne. Contrairement aux chars T-72, et T-90, le T-84 ne disposent pas de pot d'échappement sur la gauche à l'arrière de la coque, mais une grande grille d'échappement est placée à l'arrière du véhicule. La tourelle dispose d'un canon de 125 mm qui peut pivoter sur 360°, et peut se déplacer en élévation de -5° à +13°. Le canon de 125 mm est équipé d'un système de chargement automatique, qui peut également tirer des missiles à guidage laser, ainsi que les munitions classiques HEFRAG (FS), HEAT-FS, et APFSDS-T. L'avant et de la coque, ainsi que l'avant de la tourelle sont équipées de plaque blindage réactif et un système de défense Shorta-1 est monté en standard sur le véhicule.

Variantes :
BREM-84 : véhicule de maintenance et de réparation basé sur le châssis du T-84

Armement
Canon de 125 mm, une mitrailleuse de 12,7 mm, et une mitrailleuse coaxiale de 7,62 mm.
Pays utilisateurs
Ukraine, Pakistan
Equipage
3 hommes
Accessoires
Système de vision nocturne, ordinateur de tir..
Blindage
?
a
Poids
46.000 kg
Vitesse
65 km/h
Autonomie
540 km


Identification
 Retour Menu
Armement
Le canon de 125 mm est découpé en 5 partie, avec l'évacuateur de fumée couvrant la partie 3. Une petite bâche couvre la base du canon.
Tourelle
La tourelle est assez plate et placée au centre de la coque. Les parties avant droite et gauche disposent de 3 plaques de blindage de forme rectangulaires . Ces plaques sont placées à l'avant et dans le bas de la tourelle. De chaque côté de la tourelle on trouve une série de 6 lance grenades fumigènes placé en colonne de 2 sur trois rangées. A gauche et à droite du canon, on trouve une boîte rectangulaire, c'est le système de défense Shorta. Deux écoutiles sont placées sur le sommet de la tourelle, celle de droite est bombée avec un gros bloc rectangulaire devant et une grosse boîte rectangulaire sur la droite.En position ouverte la mitrailleuse est dirigée vers l'avant. L'écoutille de gauche , est plus petite, elle s'ouvre vers l'avant et est tout à fait ronde, contrairement au T-90. L'arrière gauche de la tourelle dispose d'un boîtier de rangement.
Coque
est de forme rectangulaire avec l'avant légèrement incliné. On trouvent 6 grandes plaques de blindage de forme rectangulaires couvrant l'avant du véhicule. Le chauffeur est placé au centre et à la base de la tourelle. Il dispose de 3 grands épiscopes ressortant de la surface plane du véhicule. La partie basse à l'avant disposent de 2 jupes de protection, et les gardes boue sont couverts par des protections souples. L'arrière du véhicule est couvert par une grille d'échappement.
Train de roulement
est composée de 6 roues de route avec galets support. Une série de plaques de blindages mise l'une au dessus de l'autres couvrent la partie haute du train de roulement.
Accessoires
Sur l'avant gauche de l'écoutille de gauche, on trouve un petit phare à lumière blanche.

Détails à observer
  Retour Menu

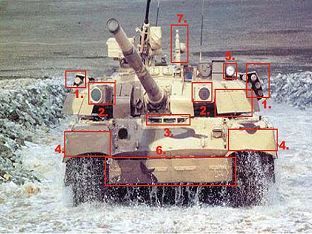

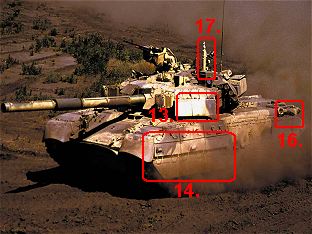

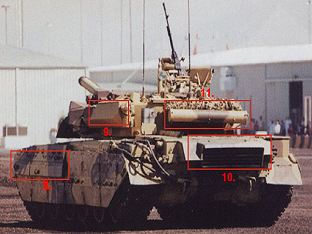

1. Quatre lance-grenades fumigènes sur chaque flanc de la tourelle, protégés par une plaque de blindage.
2. Un bloc de forme rectangulaire à l'avant gauche et droit de la tourelle.
3. Trois épiscopes pour l'écoutille du chauffeur, placée au centre de l'avant de la coque.
4. Protection en caoutchouc à l'avant des chenilles.
5. Petit phare à lumière blanche à l'avant de l'écoutille de gauche de la tourelle.
6. Grande plaque de forme rectangulare dans la partie inférieure de l'avant de la coque.
7. Mat de forme cylindrique placé à l'arrière du toit de la tourelle.
8. Plaques de blindage supplémentaire à l'avant des flancs de la coque.
9. Coffre de rangement à l'arrière du flanc gauche de la tourelle.
10. Grille d'échappement moteur de forme rectangulaire, placée au centre de l'arrière de la coque.
11. Gros cylindre placé à l'arrière de la tourelle.
12. Bloc optique et support de mitrailleuse sur l'écoutille de droite du toit de la tourelle.
13. Plaques de blindage de forme rectangulaire dans la partie inférieure à l'avant gauche et droit de la tourelle.
14. Plaques de blindage additionnelles de forme rectangulaire à l'avant de chaque flanc de la coque.
15. Six roues de route, avec plaque de blindage sur la partie supérieure.
16. Cable de remorquage placé à l'arrière gauche de la coque.
17. Mat cylindrique placé à l'arrière sur le toit de la tourelle.
