Identification
Help me to find the line drawing about this vehicle
Canon
Canon fin et long, dont l'extrémité arrive à hauteur de la partie avant incliné, quand le canon est en position avant.
Il est strié sur toute sa longueur. La base du canon est constituée par un gros cylindre encastré dans la tourelle.
Tourelle
est une tourelle biplace, l'avant est recouvert par des plaques de blindage supplémentaires formant un angle à la base. Des grilles porte filets couvrent les flancs arrière gauche et droit et l'arrière de la tourelle. Un gros épiscope de forme rectangulaire, est placé devant chaque écoutille de la tourelle. Une série de quatre lance grenades est placée à l'avant gauche et droit de la tourelle, dirigé vers l'extérieur du véhicule.
Coque
est de forme rectangulaire , avec l'avant légèrement incliné, formant une pointe en V. Les coins avant gauche et droit, ont une forme triangulaire. Les flancs du véhicule sont inclinés vers l'extérieur, et à l'avant droit , on trouve le pot d'échappement, qui a une forme de gros cylindre, se terminant par un tuyau dirigé vers le bas. L'arrière de la coque dispose de deux grandes portes d'accès de forme rectangulaire s'ouvrant vers l'extérieur.
Train de roulement
est composée de 8 pneus, groupés deux par deux avec des amortisseurs en forme de ressort sur les 4 roues de l'avant.
Accessoires
une grande antenne télescopique peut-être déployée à l'arrière de la coque du véhicule, juste derrière la tourelle.

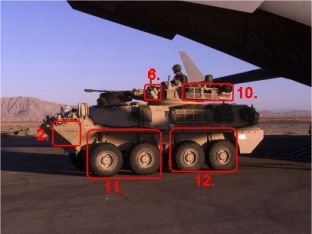

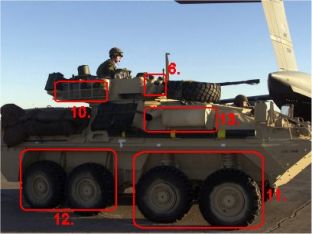

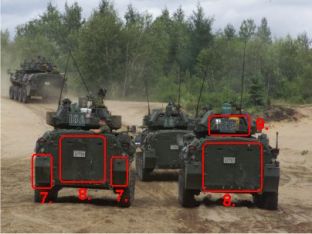

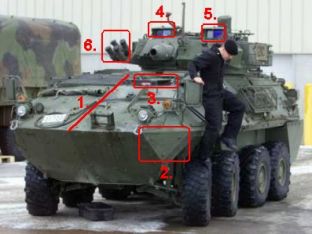

Points marquants pour la reconnaissance

1. Avant légèrement incliné, de l'avant jusqu'à la base de la tourelle.
2. Coins avant gauche et droit de forme triangulaire.
3. Emplacement du chauffeur à l'avant gauche.
4. Gros épiscope devant l'écoutille de droite sur le toit de la tourelle.
5. Gros épiscope devant l'écoutille de gauche sur le toit de la tourelle.
6. Groupe de quatre lance grenades fumigènes à l'avant gauche et droit de la tourelle.
7. Gros blocs ressortant de la surface plane de la coque, à l'arrière gauche et droit de la coque.
8. Deux grandes portes d'accès à l'arrière de la coque, s'ouvrant vers l'extérieur.
9. Panier porte filet à l'arrière de la tourelle.
10. Panier porte filets à sur le flanc arrière gauche et droit de la tourelle.
11. Deux pneus groupés à l'avant, avec des gros amortisseurs en forme de ressort.
12. Deux pneus groupés à l'arrière avec les amortisseurs intégrés dans la carrosserie.
13. Bloc d'échappement de forme rectangulaire, avec un court tuyau à l'arrière dirigé vers le bas.
