SCUD-B Camion avec missile sol-sol - Truck with surface-to-surface missile

Bloc missile

L'ensemble du missile est monté au centre du toit du véhicule, il occupe toute la longueur du châssis. L'arrière du missile dispose de quatre ailerons. L'avant du missile est pointu, celui-ci est placé entre les deux petites cabines de l'avant du camion.

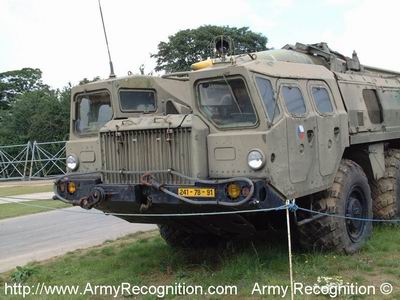

Cabine du camion

est composé de deux petites cabines, placé à gauche et à droite à l'avant du châssis du camion. Le missile SCUD se trouve placé entre ces deux petites cabines. De chaque côté de ces petites cabines, on trouve deux portes d'accès qui disposent chacune d'une petite fenêtre de forme rectangulaire dans la partie haute. Une grande grille de ventilation est placée à l'avant, en-dessous des cabines de l'équipage et juste en-dessous de celle-ci, un gros pare-choc.

Châssis du camion

est composé d'un gros bloc rectangulaire à l'avant derrière les petites cabines de l'équipage. Au centre, on trouve une autre cabine, avec une grande porte d'accès de chaque côté du châssis. De chaque côté de cette porte ,on trouve un hublot de forme circulaire.. A l'arrière du châssis, on trouve deux grands pieds de stabilisation avec une base de forme circulaire.

Train de roulement

est composé de huit pneus, groupés par quatre. Un premier groupe de quatre pneus est placé à hauteur de l'arrière de la cabine avec une caisse de rangement de forme rectangulaire entre les pneus, et un autre groupe de quatre pneus à l'arrière avec une caisse de rangement de forme triangulaire entre les pneus.

Accessoires

Une petite échelle est placée de chaque côté à l'arrière du flanc gauche et droit.

1. Deux cabines de forme rectangulaire à l'avant du camion.
2. Grosse grille de ventilation à l'avant du châssis, striée verticalement.
3. Gros pare-choc dans la partie inférieure des cabines à l'avant du châssis.
4. De chaque des cabines, on trouve deux portes d'accès.
5. Un groue de quatre pneus à l'avant, avec une caisse de forme rectangulaire entre les pneus.
6. Un groupe de quatre pneus à l'arrière avec une caisse de rangement de forme triangulaire entre les pneus

.7. Grosse cabine d'équipage au centre du châssis avec une porte d'accès sur chaque flanc.
8. Deux grandes pieds à l'arrière du châssis avec une embase de forme arrondie.

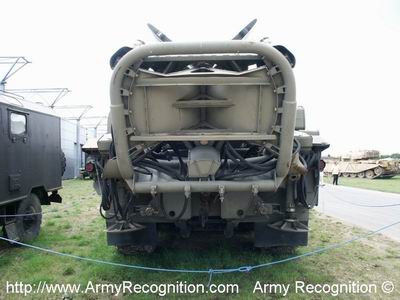

9. Système de tubes à l'arrière du châssis.

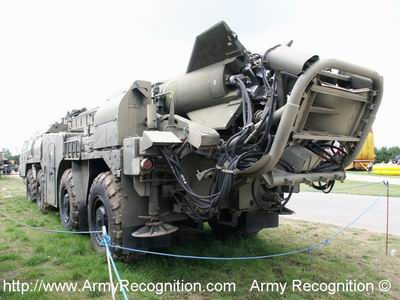

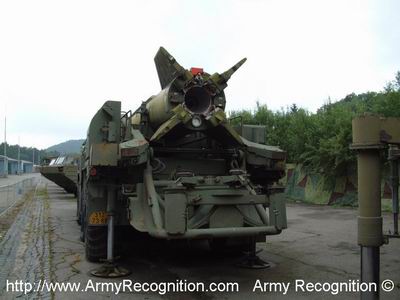

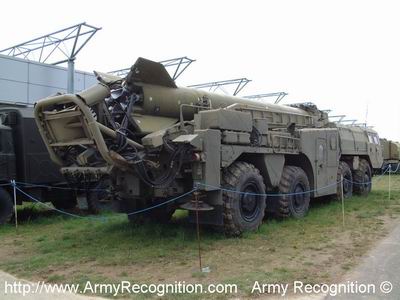

10. Vue de lm'arrière du missile avec ses quatre ailerons.
11. Petite échelle à l'arrière de la cabinbe centrale du châssis.
