Russia Russie
SA-8B Gecko Camion avec missiles sol-air- Truck with Surface-to-air missile








Subscribe to Army Recognition Pictures DataBase 100 Euro € Per year / Par an
Visit the new web site Army Recognition
http://www.armyrecognition.com



Identification
Missile
Les missiles sont placés dans des conteneurs de forme rectangulaire. Ils sont répartis par groupe de 3 à gauche et à droite du système radar qui se trouve au centre.
Support missiles
Le support missile et contrôle radar sont placés au centre du toit de la coque. On trouve un grand radar ovale au centre du bloc missile, un autre plus petit est placé à gauche et à droite en-dessous des missiles. A l'arrière du bloc missiles, on trouve un autre radar, qui a une forme plus classique de radar. En position de route, il peut être abaissé vers le bas.
Coque
est un gros camion, avec le compartiment moteur à l'avant. Deux grandes vitres sont placées à l'avant. Les flancs du véhicule sont dessinés avec de grandes stries horizontales. L'arrière du véhicule dispose de deux hydrojets, couverts par une plaque en forme de palme.
Train de roulement
est constitué de 6 pneus, encastrés dans la coque du véhicule, trois de chaque côté.
Accessoires
Rien de particulier.

Points marquants pour la reconnaissance

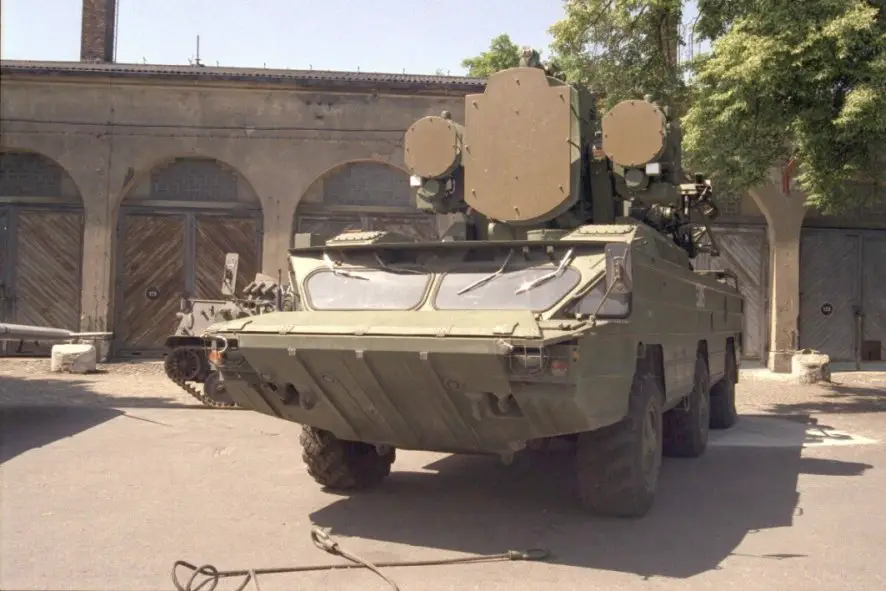

1. Deux grandes vitres à l'avant de la coque.
2. Un radar plus petit de chaque côté du grand radar au centre du toit de la coque.
3. Grand radar au centre des deux groupes de missiles.
4. Deux groupes de trois missiles placés dans des boîtiers de forme rectangulaire.
5. Système d'échappement moteur à trois évents à l'arrière de la coque.
6. Deux hydrojets à l'arrière de la coque, couvert par des plaques en forme de palme.

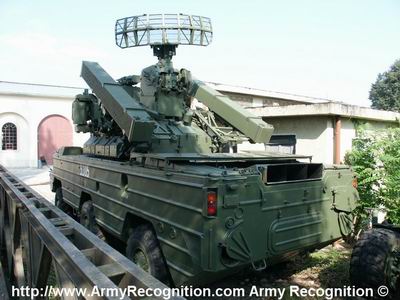

7. Support et radar à l'arrière du bloc missile.
8. Des lignes sont dessinées sur le flanc gauche et droit de la coque.
9. Trois pneus de chaque côté de la coque.
10. Plaque pare vague sur la partie supérieure de l'avant de la coque.
a
a



Galerie de photos

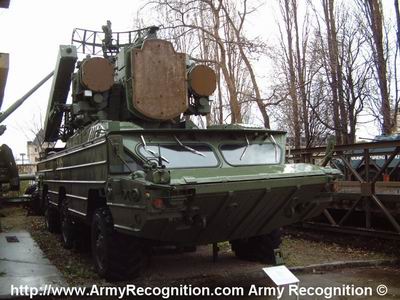

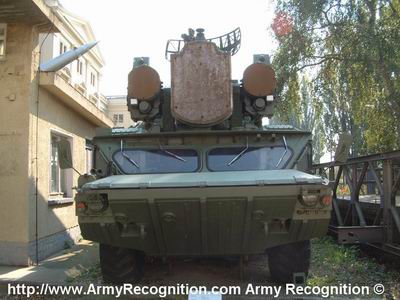

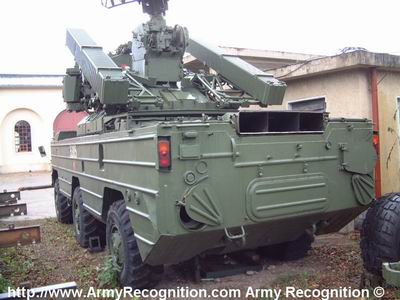

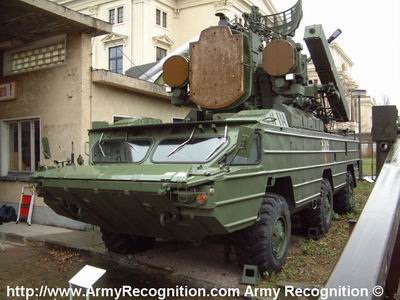

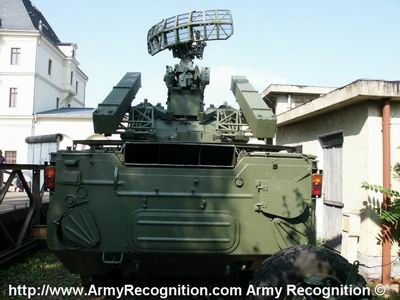

SA-8B_Gecko_Armoured_Vehicle_Missile_Russia_13.jpg (107790 bytes) SA-8B_Gecko_Armoured_Vehicle_Missile_Russia_14.jpg (116547 bytes) SA-8B_Gecko_Armoured_Vehicle_Missile_Russia_15.jpg (140010 bytes) SA-8B_Gecko_Armoured_Vehicle_Missile_Russia_16.jpg (126554 bytes) SA-8B_Gecko_Armoured_Vehicle_Missile_Russia_17.jpg (102858 bytes)
Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright

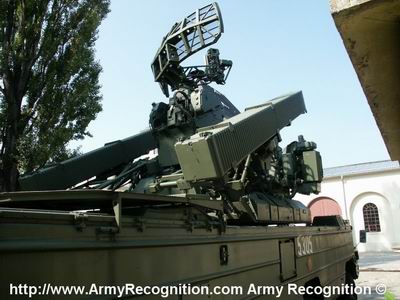

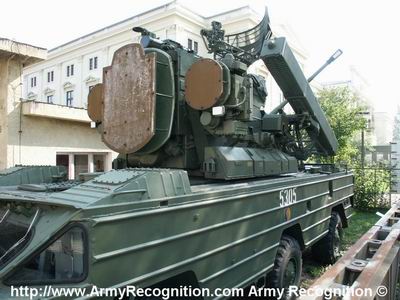

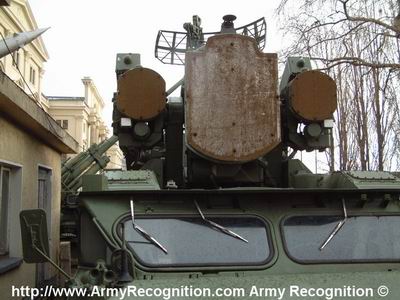

SA-8B_Gecko_Armoured_Vehicle_Missile_Russia_18.jpg (114552 bytes) SA-8B_Gecko_Armoured_Vehicle_Missile_Russia_19.jpg (113437 bytes) SA-8B_Gecko_Armoured_Vehicle_Missile_Russia_20.jpg (122592 bytes) SA-8B_Gecko_Armoured_Vehicle_Missile_Russia_21.jpg (125070 bytes) SA-8B_Gecko_Armoured_Vehicle_Missile_Russia_22.jpg (93781 bytes)
Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright

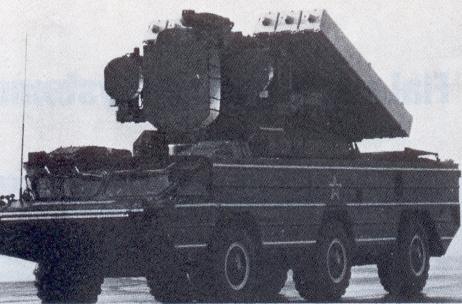

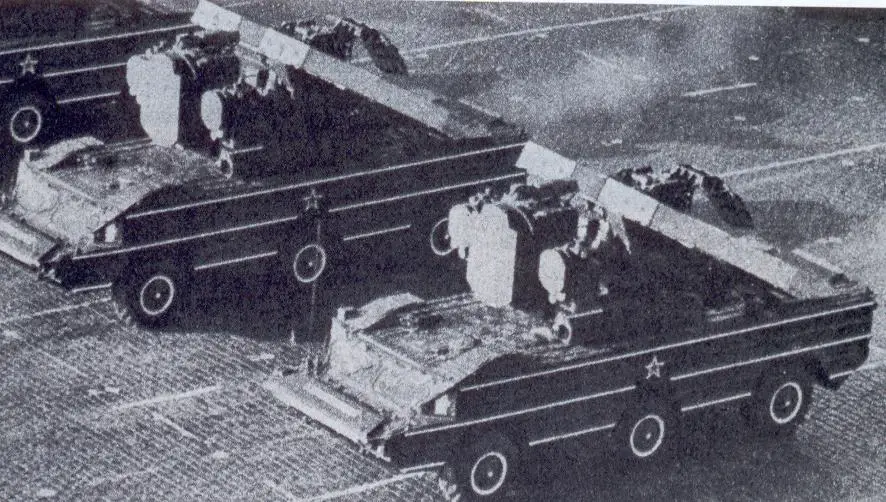

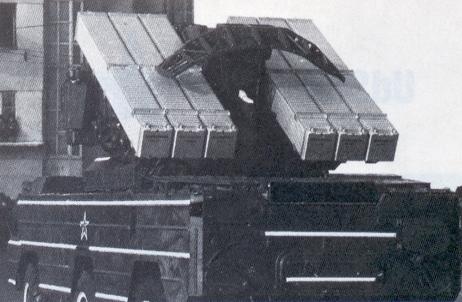

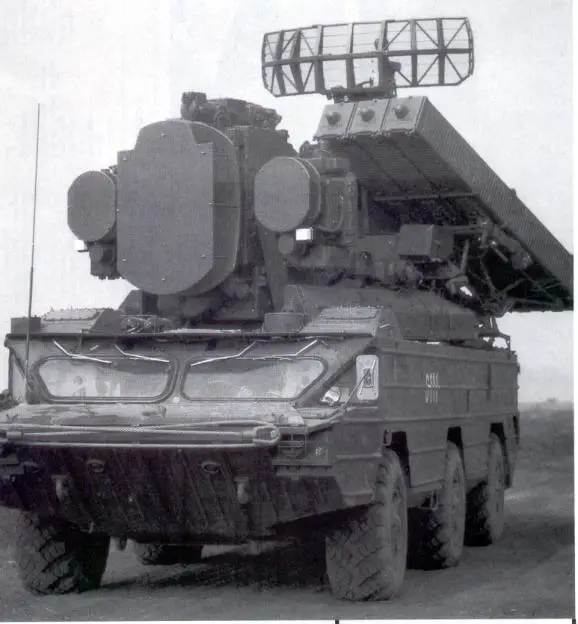

SA-8B_Gecko_Russe_01.jpg (108929 bytes) SA-8B_Gecko_Russe_02.jpg (72881 bytes) SA-8B_Gecko_Russe_03.jpg (24765 bytes) SA-8B_Gecko_Russe_05.jpg (48361 bytes) SA-8B_Gecko_Russe_04.jpg (25377 bytes)
From Internet From Internet From Internet From Internet From Internet

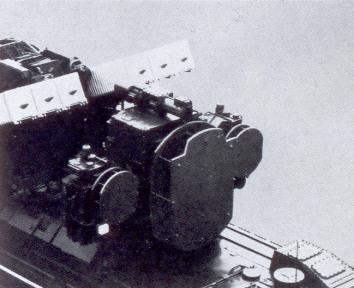

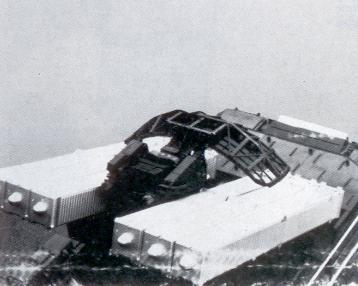

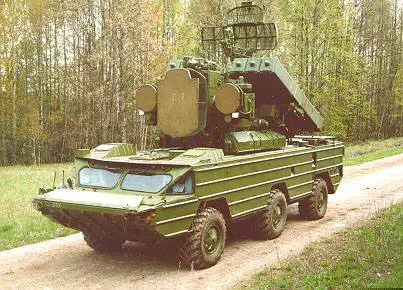

SA-8B_Gecko_Russe_08.jpg (16011 bytes) SA-8B_Gecko_Russe_06.jpg (53449 bytes) SA-8B_Gecko_Russe_07.jpg (17060 bytes) SA-8B_Gecko_Russe_11.jpg (48724 bytes) SA-8B_Gecko_Russe_09.jpg (100598 bytes)
From Internet From Internet From Internet From Internet From Internet
