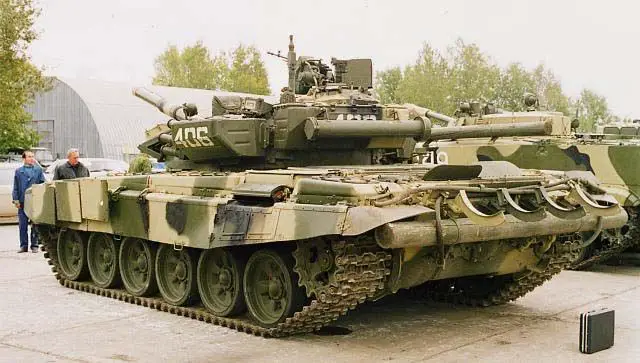

Le char de combat T-90 est un développement
technique du véhicule de combat principal T-72, qui
est rentré en production en 1994. Le véhicule
contient des composants provenant du char T-80 spécialement
dans les défenses de base du véhicule, système
de contrôle de tir et dernière génération
de blindage réactif qui protège contre la plupart
des munitions connues. La structure générale
du véhicule ressemble au T-72 avec le chauffeur à
l'avant au centre, une tourelle avec deux hommes d'équipage
placée au centre de la coque du véhicule, le
canonnier à gauche et le chef de véhicule à
droite. Le chef de véhicule dispose d'une mitrailleuse
de 12,7 mm montée sur son écoutille, afin d'assurer
la défense antiaérienne du véhicule.
Comme pour tous les chars Russe, le pot d'échappement
est placé à gauche à l'arrière
de la coque. Du carburant Diesel peut-être injecté
à l'intérieur afin de créer un nuage
de fumée. La tourelle est équipé d'un
canon de 125 mm, celle-ci peut pivoter sur 360° et en
élévation de -6° à + 14°. Le
canon de 125 mm est entièrement automatique, et dispose
d'un système de chargement automatique. , il peut tirer
des missiles à guidage laser ainsi que des munitions
conventionnels comme les HEFRAG, HEAT-FS, et les APFSDS-T.
La partie avant de la coque , ainsi que la partie avant de
la tourelle dispose d'un blindage réactif, et un système
de défense Shorta-1fait partie des composants de base
du véhicule.
Variantes : T-90S : modèle destiné à l'exportation
du T-90
Armement
Canon de 125 mm,
avec capacité de tir de missiles à
guidage laser, mitrailleuse coaxiale de 7,62 mm,
mitrailleuse antiaérienne de 12,7 mm.
Pays
Utilisateurs
Russie
Equipage
3 hommes
Blindage
Poids
46.500 kg
Vitesse
60 km/h
Autonomie
550 km
Equipements
Système
de protection NBC, télémètre
laser laser , ordinateur de tir, système
de vision thermique.
Identification
Canon
Le canon
est découpé en 5 partie, avec l'évacuateur
de fumée couvrant la partie 3. Une petite bâche
couvre la base du canon.
Tourelle
La tourelle
est assez plate et placée au centre de la coque.
La partie avant dispose de plaques de blindage, en forme
de V ce qui donne une impression de pointe vers l'avant.
Ces plaques sont placées à l'avant et
à la moitié des flancs. De chaque côté
de la tourelle on trouve une série de 6 lance
grenades fumigènes placé en colonne de
2 sur trois rangées. A gauche et à droite
du canon, on trouve une boîte rectangulaire, c'est
le système de défense Shorta. Deux écoutilles
sont placées sur le sommet de la tourelle, celle
de droite est bombée avec un gros bloc rectangulaire
devant et une grosse rectangulaire sur la droite. L'écoutille
de gauche , est plus petite, elle s'ouvre vers l'avant
et a une forme de demi cercle. A l'arrière, on
trouve une grosse caisse rectangulaire couvrant tout
l'arrière et dessus un cylindre allongé
sur toute la longueur.
Coque
est de
forme rectangulaire avec l'avant légèrement
incliné. Le chauffeur est placé au centre
et à la base de la tourelle. L'arrière
de la coque peut disposer de 4 griffes permettant la
fixation de réservoirs supplémentaires.
Comme pour beaucoup de char russe, un rondin de bois
est placé dans le sens de la longueur à
l'arrière de la coque.
Train
de roulement
est composée
de 6 roues de route avec galets support. 4 plaques de
blindage couvrent la partie haute du train de roulement
, et 3 plaques de blindage de forme rectangulaires sont
placées en plus sur la partie avant.
Accessoires
Un petit
mât est placé à l'arrière
sur le toit de la tourelle.
Points
marquants pour la reconnaissance
1.
Petit mât à l'arrière du toit
de la tourelle.
2. Tube cylindrique qui couvre l'arrière
de la tourelle, c'est un schnorkel.
3. Quatre griffes à l'arrière de
la coque pour permettre le transport de réservoirs
supplémentaires.
4. Garde-boue souple à l'avant gauche et
droit des chenilles.
5. Emplacement du chauffeur au centre de la coque
à la base de la tourelle, un épiscope.
6. Gros bloc rectangulaire à l'avant gauche
et droit de la tourelle.
7. Canon divisé en quatre parties, avec
l'évacuateur de fumée sur la troisième
partie.
8.
Des plaques souples protègent le haut du
train de roulement.
9. Groupe de six lance-grenades fumigènes
à l'arrière gauche et droit de la
tourelle.
10. Gros support de mitrailleuse sur l'écoutille
de droite de la tourelle.
11. Trois plaques de blindage à l'avant
gauche et droit des flancs de la coque.
12. Six roues de route.
13. Grosse boîte de rangement sur le flanc
arrière gauche de la tourelle.
14. Système d'échappement sur l'arrière
du flanc gauche de la coque, il est incliné
vers le bas.
