Russia Russie
GAZ 39371 3971 Blindé léger à roues - Light wheeled armoured vehicle








Subscribe to Army Recognition Pictures DataBase 100 Euro € Per year / Par an
Visit the new web site Army Recognition
http://www.armyrecognition.com


Description

Le véhicule blindé léger à roues 4 x 4 de la série GAZ-3937 et également connu sous la dénomination Vodnik a été développé par la société " Arzamas Machinery Plant ", il est la base d'une grande série de variantes pour des missions variées. Le premier prototype du véhicule apparu vers l'année 1999, et il fut d'abord construit en un petit nombre pour des essais d'évaluations. Le châssis du véhicule est basé sur les véhicules BRDM-2 et BTR-80. La coque est en acier soudé, et permet une protection pour l'équipage contre les armes de petits calibres. Le véhicule est composé de deux modules, un à l'avant et un autre à l'arrière. Ceux-ci peuvent être rapidement être remplacés afin de pouvoir adapter le véhicule à différentes missions. Le module à l'avant est constitué par le moteur et le compartiment pour le chauffeur et le chef de véhicule. Tandis que le module a l'arrière est constitué à la base par un compartiment de transport de forme rectangulaire. Le compartiment équipage dispose d'une porte latérale ainsi que d'une trappe d'accès sur le toit. Le châssis du véhicule est constitué de quatre roues.

Variantes :
GAZ-3937-10 : équipé d'une tourelle identique à celle du BTR-80, avec une mitrailleuse e 14,5 mm et une autre de 7,62 mm.
GAZ-3937 APC : compartiment arrière plus grand adapté comme poste de commandement.
GAZ-39371 : véhicule de transport de troupe, équipé avec une tourelle de BTR-80 ou e BTR-80A, équipage de 3 + 8 hommes.
GAZ-3937 120 mm mortar : arrière du compartiment équipage équipé d'un mortier de 120 mm
GAZ-39344 Siam : véhicule adapté pour la reconnaissance.
GAZ-3937 IS : modéle de base GAZ-3934 adapté pour la sécurité intérieure.
Armement
Une mitrailleuse de 14,5 mm et une autre de 7,62 mm
Pays Utilisateurs
Russie
Equipage
2 + 9 hommes
Blindage
? mm
Poids
6.900 kg
Vitesse
km/h
Autonomie
112 km
Equipements
Rien de particulier.

Identification
Canon
Pas de canon, mais une grosse mitrailleuse de 14,5 mm.
Tourelle
est de forme conique et placée à l'arrière sur le toit du compartiment équipage.
Coque
L'ensemble du véhicule a une forme rectangulaire avec la partie avant qui est incliné à 45°. L'avant du compartiment équipage dispose de deux grandes fenêtres de forme rectangulaire. Dans la partie inférieure du capot, on trouve un gros pare-choc dont les extrémités sont arrondis. De chaque côté de l'avant du compartiment équipage, on trouve une porte d'accès, équipée d'une petite fenêtre. Sur le flanc gauche, derrière la porte, on trouve le compartiment moteur et une grille de ventilation moteur. A l'arrière du flanc gauche et droit, on trouve une petite trappe d'accès de forme rectangulaire. Deux petites trappes d'accès de forme rectangulaire sont également placées à l'arrière de la coque, dans la partie supérieure. A l'avant du toit de la coque, on trouve deux trappes d'accès de forme circulaire.
Train de roulement
est composé de quatre pneus, la partie inférieure du train de roulement comprend un marche-pied qui est installé sur toute la longeur de la coque. Les garde-boues sont de forme arrondi et ressortent de la surface de la coque.
Accessoires
Un phare de vision nocturne est monté au-dessus de la mitrailleuse de 14,5 mm. Une série de 6 lance-grenades fumigènes est installé à l'arrière de la tourelle. Des trappes de tir sont installées sur les flancs de la coque.

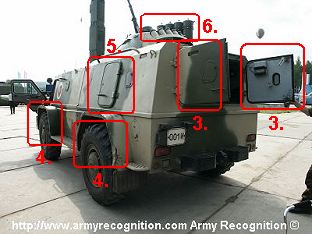

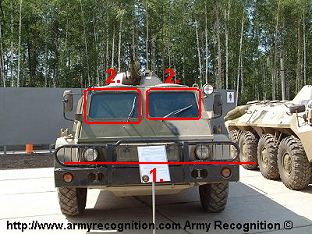

Points marquants pour la reconnaissance

1. Gros pare-choc à l'avant de la coque, avec les extrémités arrondis.
2. Deux grandes vitres de forme recatnagulaire à l'avant du compartiment équipage.
3. Deux petites trappes d'accès de forme rectangulaire à l'arrière de la coque.
4. Les garde-boues des pneus ressortent de la surface plane de la coque.
5. Une trappes d'accès de forme rectangulaire à l'arrière des flancs de la coque.
6. Groupe de six lance-grenades fumigènes à l'arrière de la tourelle.
7. Tourelle de forme conique, placée à l'arrière du toit du compartiment équipage.
8. Marche-pied sur toute la longeur de la partie inférieure des flancs de la coque.
9. Grille moteur sur l'avant du flanc droit, derrière la porte d'accès.
10. Petite porte d'accès à l'avant gauche et droit du compartiment équipage.
a


Galerie de photos

To see and download high resolution (1024x768) and details quality pictures of GAZ 39371 go to Army Recognition Pictures DataBase for 12 Euro for one month.
Lot of others pictures available, click to this link to see the list.

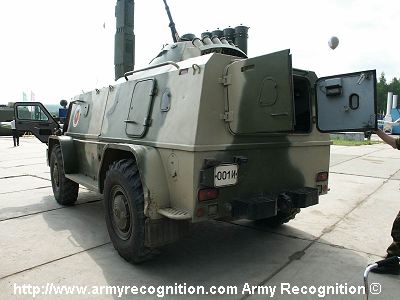

Preview of GAZ 39371 pictures available to Army Recognition picture database
