Description
Le BTR-80 est un véhicule blindé transporteur de troupe, construit par la société Gorki mechanical Plant, sa fonction primaire est le transport de troupe sur le champ de bataille  et l'appui feu. Il peut-être aussi utilisé comme véhicule de reconnaissance, support d'infanterie et de patrouilles. Il est entré en service dans les années 80 au sein de l'armée soviétique., il a été utilisé dans de nombreux  conflits, et y compris des missions de maintien de la paix au sein de l'ONU ou pendant le conflit yougoslave. Ce véhicule est totalement amphibie et peut transporté jusqu'à 10 personnes dont le chef de véhicule, le chauffeur-mécanicien, le tireur de bord et 7 hommes d'infanterie avec leurs équipements de combat.. On trouve 7 trappes de tir sur les flancs du véhicule  dont quatre sur la droite et 3 sur la gauche, de façon à donner la possibilité aux fantassins de tirer de l'intérieur du véhicule. De chaque côté du véhicule on trouve une porte d'accès s'ouvrant en deux parties et complètement blindées. Le véhicule est équipé d'un moteur diesel quatre temps 7403 à huit cylindres développant 260 ch. L a vitesse maximum du véhicule sur route est de 80 km/h et dans l'eau de 9km/h. L'autonomie maximum du véhicule est de 600 km. sur route. Le véhicule est équipée d'un tourelle, armée d'un mitrailleuse de 14,5 mm KPTV, et d'une mitrailleuse coaxiale de 7,62 mm PKT. La mitrailleuse de 14 mm peut pivoter sur 360° avec une élévation de 60° pour la défense antiaérienne du véhicule. La portée maximum de l'arme principale est de 2 km. Pour la mitrailleuse de 7,62 mm, seulement 1,5 km. L'emport en munitions pour la KPTV est de 500 coups avec 2.000 coups pour la PKT. On trouve sur le véhicule 6 lance-pots fumigènes placés  à l'arrière de la tourelle. Le véhicule est équipé d'un système de protection NBC, d'un système de protection incendie, de pompes de cales et d'un système de traction.

Variantes :
BTR-80K : C'est la version commandement du véhicule avec une antenne télescopique  de 11 mètres. Ce véhicule donne les possibilités  au commandant d'un bataillon d'infanterie de contrôler son unité et de maintenir les communications avec le commandement du régiment. . Pour  ce faire il dispose de deux radios R-163-50U, de 2 radios R-159 VHF et d'un système de navigation TNA4-6 avec affichage de bord.
BTR-80UNSh : véhicule développé pour le commandement pour le contrôle de tir et radar, avec équipements radios supplémentaires. Avec une superstructure plus grande, le véhicule donne plus d'espace pour des opérateurs et du matériels supplémentaires.
BTR-80 ambulance :  version modifié du véhicule BTR-80UNSh en véhicule ambulance. BMM-1 est un véhicule d'évacuation, BMM-2 est une station médicale au niveau du bataillon, le véhicule BMM-3 est une antenne médicale mobile avec une équipe de docteurs .
RKhM-4 : véhicule de reconnaissance mobile
BREM-K : véhicule de maintenance BTR-80.
1V118 : véhicule de commandement d'artillerie
1V152 : véhicule de commandement d'artillerie
1V153 : véhicule d'observation d'artillerie
BMM : véhicule d'évacuation médicale
BTR-3U : véhicule avec une nouvelle tourelle avec canon de 30 mm et missiles
BTR-80A : véhicule avec une nouvelle tourelle équipée d'un canon de 30 mm
BTR-80AK : version BTR-80A de commandement avec antennes supplémentaires
BTR-80K1Sh1 : véhicule de communication
BTR-80KShM : véhicule de commandement d'infanterie
BTR-80PU : véhicule de commandement avec un gros mât d'antenne.
BTR-80PU-12M6 : Véhicule de commandement
BTR-80PU-12M7 : véhicule station de contrôle
BTR-80SSS : véhicule de communication satellite.
BTR-94 : nouvelle tourelle avec canon
R-145 : avec antenne téléscopique et générarteur derrière la tourelle.
R-149BMR : véhicule de communication
R-165B : véhicule de communication
R-238BTZ : véhicule de communication similaire au R-149BMR
R-240BTZ : Similaire au R-149BMR mais avec des antennes de communications supplémentaires à l'avant.
RKhM-4 : version de reconniassance NBc avec un système de marquage à l'arrière.

Armement
Une mitrailleuse de 14,5 mm et une mitrailleuse de 7, 62 mm jumelée à celle-ci.
Pays Utilisateurs
Afghanistan, Algeria, Angola, Armenia, Azerbadjan,Bangladesh, Belarus, Estonia, Finland,Georgia, Hungary,Kazakstan, North Korea, South Korea, Kyrgystan, Macedonia, Moldova, Russia, Sudan, Sri lanka, Tadjikistan, Turkey,Turkmenistan, Ukraine, Uzbekistan.
Equipage
3 + 7 hommes
Blindage
entre 6 et 20 mm
Poids
13.600 kg
Vitesse
90 km/h
Autonomie
600 km
Equipements
Système de protection NBC, anti-incendie, treuil  et pompes de cales.

Identification
Canon
Pas de canon.
Tourelle
Petite tourelle en forme de poêle renversée , placée à l'avant du véhicule, avec le même système d'armement que pour le BTR-70 mitrailleuse de 14,5 mm et mitrailleuse coaxiale de 7,62 mm.
Coque
Contrairement au BTR60 et 70 l'arrière de la coque est  droit, l'avant du véhicule est identique au BTR-70, avec lame brise vague sue la partie supérieur du bec du véhicule, on trouvent 2 écoutilles devant la tourelle avec celle de droite s'ouvrant vers l'avant et l'autre vers la droite comme pour le BTR-70. Placées , au centre des flancs de la coque du véhicule , se trouvent deux portes latérales en deux parties, avec la  partie supérieur s'ouvrant vers l'avant et l'autre vers le bas. Trois épiscopes de tirs sont placés sur la gauche et la droite du véhicule logés dans des cavités rectangulaires. Toujours à gauche et à droite des flancs du véhicule, on trouvent des plaques d'accès au moteur de forme rectangulaires, situés à hauteur de la 3° et 4° roue de route. On retrouve des pots d'échappements comme pour le BTR-60 et BTR-70 avec la différence qui sont placés horizontalement par rapport à la coque. L'arrière du véhicule est identique au BTR-70 , on retrouve les deux blocs rectangulaires et l'hyrojet. Sur le toit du véhicule, on trouve deux trappes d'accès de forme identique et placées l'une en face de l'autre.
Train de roulement
composée de 4 x 2 pneus, avec un marche pied entre la 1° et 2° , et la 3° et 4° roue de route. Et entre la 2° et 3° roue se situe la partie inférieur des portes latérales.
Accessoires
6 lance-pots fumigènes sont placés derrière la tourelle et l'un à côté de l'autre. Hydrojet placé à l'arrière de la coque.

Points marquants pour la reconnaissance

1. Deux gros blocs rectangulaires à l'arrière de la coque.
2. Hydrojet à l'arrière de la coque, protégé par une plaque en forme de palme.
3. Gros pot d'échappement cylindrique , placé à l'arrière gauche et droit des flancs.
4. Lame pare vague sur la partie supérieure de l'avant de la coque.
5. Phare à l'avant gauche et droit, avec arceau de protection.
6. Écoutille de droite s'ouvrant vers l'avant, avec un phare à lumière blanche juste devant.
7. Écoutille de gauche, s'ouvrant à 45° vers la droite.
8. Trois trappes de tir en castré dans la coque dans un bloc rectangulaire sur chaque flanc, et un autre sur l'avant droit de la coque.
9. Grande porte d'accès qui s'ouvre en deux parties, sur le milieu de chaque flanc.
10. Marche-pied de forme rectangulaire, entre le 1° et 2° et le 3° et 4° pneu.
11.  Tourelle conique à l'avant sur le toit de la coque.
12. Quatre pneus de chaque côté du châssis.
a
a
a



Galerie de photos
A
To see and download high (1024x768) and details quality pictures of BTR-80 go to Army Recognition Pictures DataBase for 12 Euro/$ for one month.
Lot of others pictures available, click to this link to see the list.
Preview of BTR-80 pictures available to Army Recognition pictures database


Free Pictures

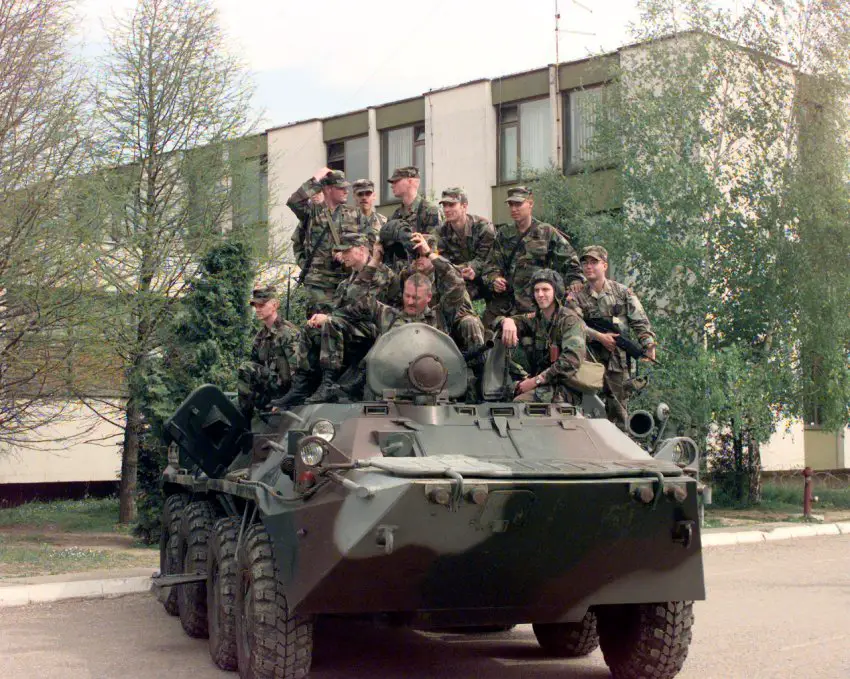

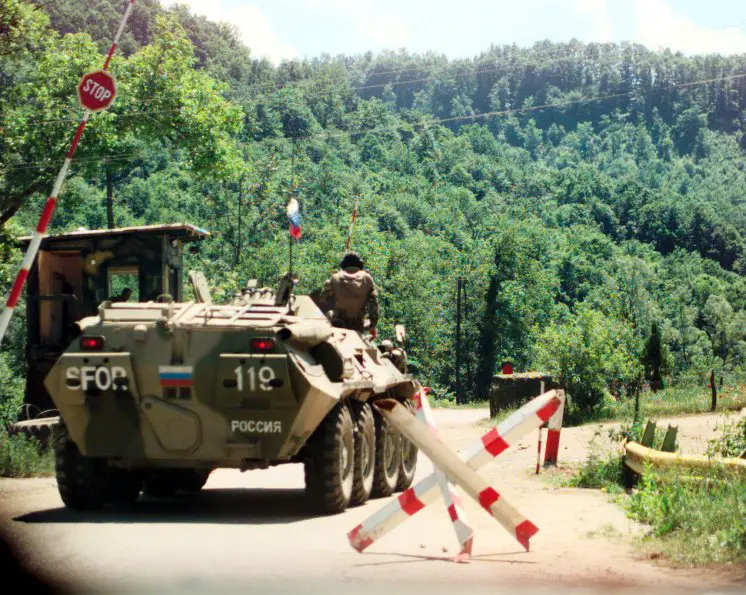

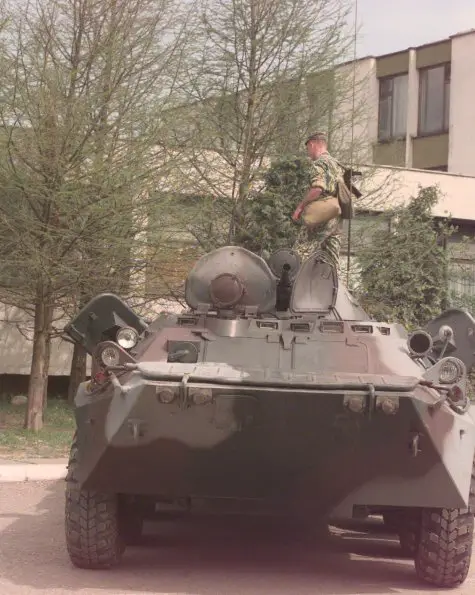

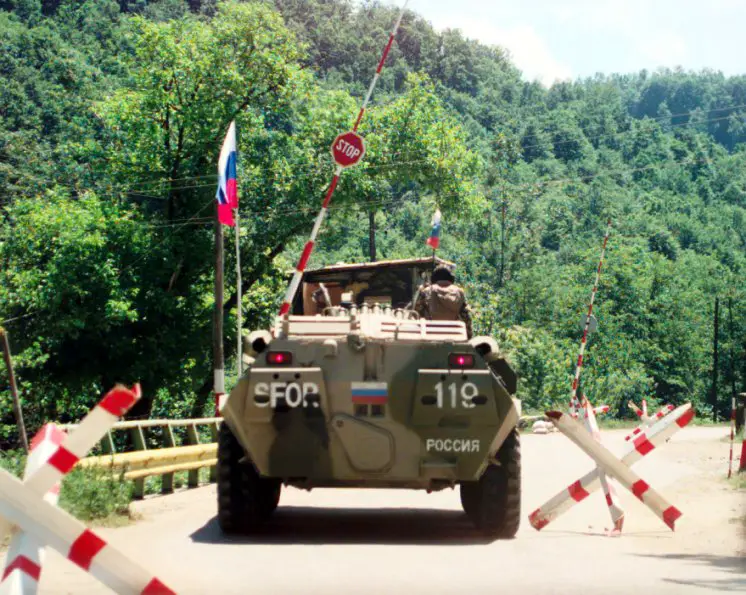

BTR-80_RUSSE_01.jpg (81871 bytes) BTR-80_RUSSE_02.jpg (129658 bytes) BTR-80_RUSSE_03.jpg (135700 bytes) BTR-80_RUSSE_04.jpg (68566 bytes) BTR-80_RUSSE_05.jpg (166772 bytes)
From Internet From Internet From Internet From Internet From Internet

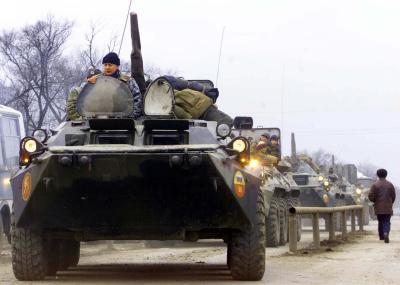

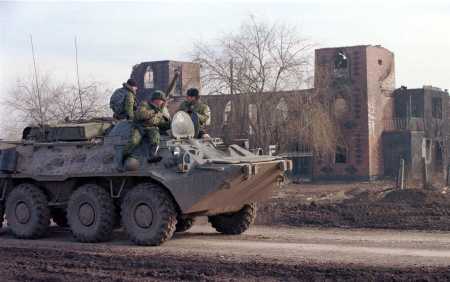

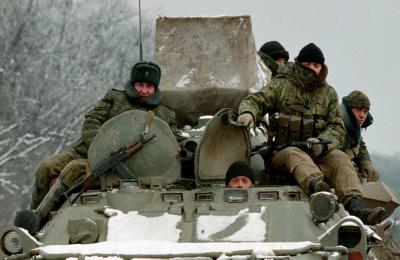

btr-80_1.jpg (92803 bytes) btr-80_10.jpg (21811 bytes) btr-80_11.jpg (25149 bytes) btr80_24.jpg (30571 bytes) btr-80_12.jpg (18438 bytes)
From Internet From Internet From Internet From Internet From Internet

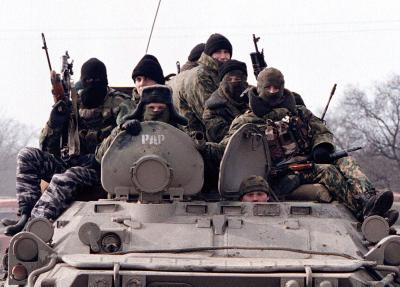

btr-80_13.jpg (24389 bytes) btr-80_14.jpg (21168 bytes) btr-80_15.jpg (33606 bytes) btr80_21.jpg (21320 bytes) btr-80_16.jpg (28115 bytes)
From Internet From Internet From Internet From Internet From Internet

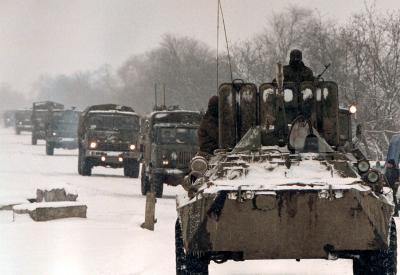

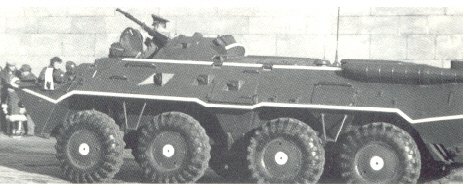

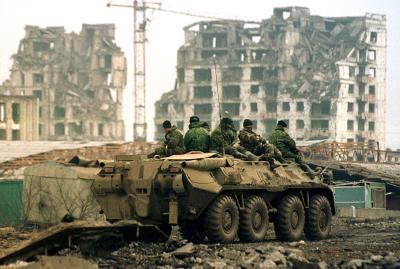

btr-80_18.jpg (23797 bytes) btr-80_913jpg.jpg (19963 bytes) btr-80 1.jpg (92803 bytes) btr80_19.jpg (25479 bytes) btr80_10.jpg (17822 bytes)
From Internet From Internet From Internet From Internet From Internet

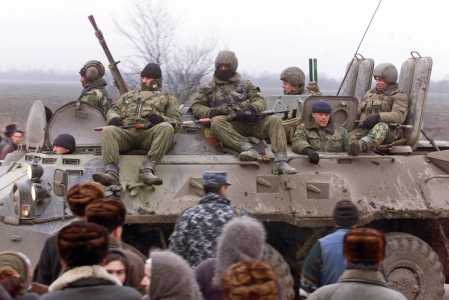

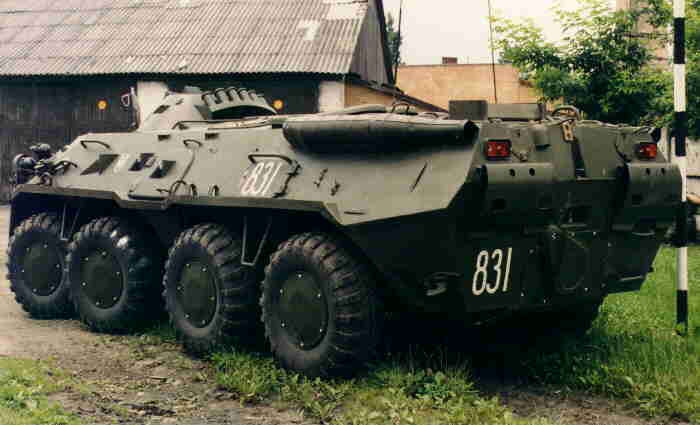

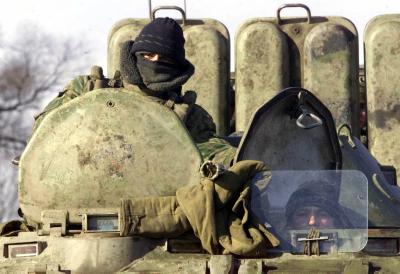

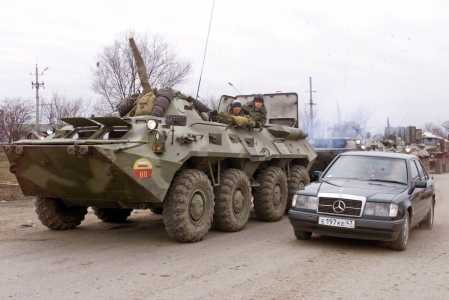

btr80 11.jpg (35003 bytes) btr80 12.jpg (25149 bytes) btr80_15.jpg (14726 bytes) btr80_18.jpg (23655 bytes) btr80_16.jpg (16315 bytes)
From Internet From Internet From Internet From Internet From Internet

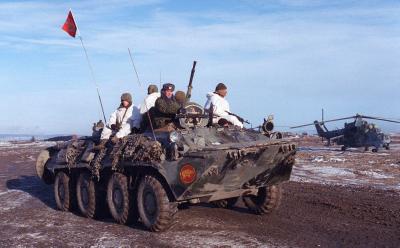

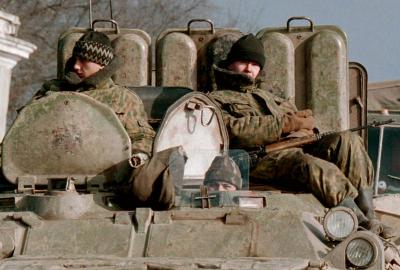

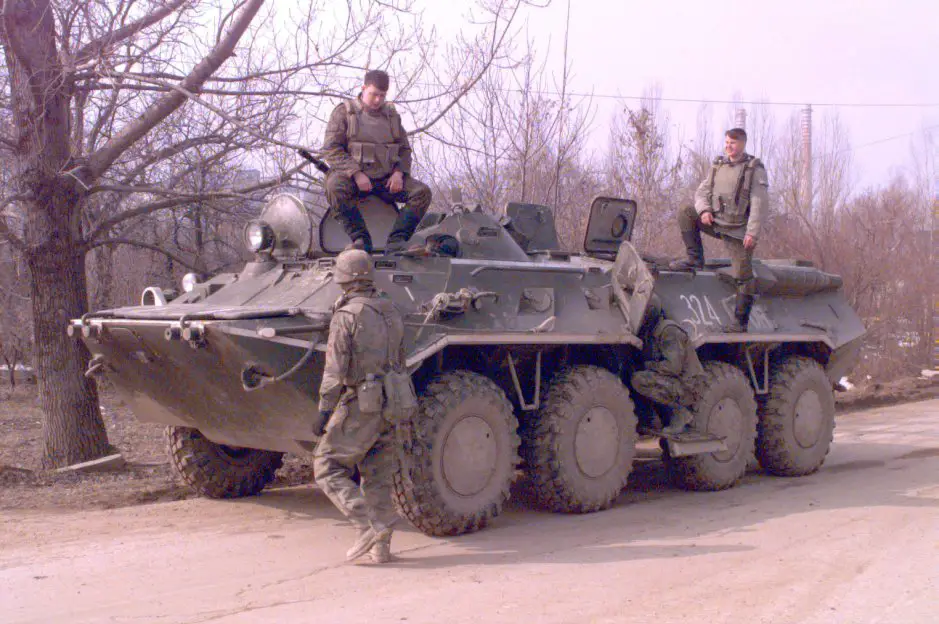

btr80_25.jpg (39189 bytes) btr80_22.jpg (30158 bytes) BTR-80_RUSSE_18.jpg (138173 bytes) btr80_17.jpg (18036 bytes) btr80_20.jpg (23550 bytes)
