Russia Russie
1V14 ACRV-2 blindé d'observation d'artillerie - Artillery command post armoured vehicle








Subscribe to Army Recognition Pictures DataBase 100 Euro € Per year / Par an
Visit the new web site Army Recognition
http://www.armyrecognition.com

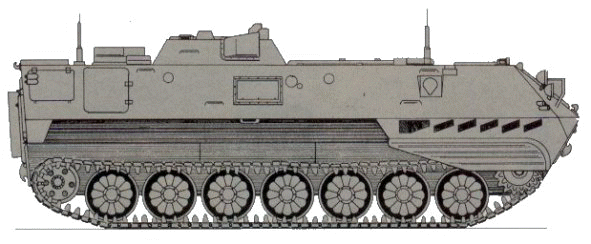

Identification
Canon
Pas d'armement.
Tourelle
a une forme de poêle renversée, elle est placée sur le toit de la coque , légèrement vers l'arrière. Celle-ci ne dispose que d'une seule écoutille. Un gros épiscope est placé à gauche sur le toit et un autre plus petit à droite. Un gros bloc rectangulaire est placé sur le côté droit de la tourelle, ressortant de la surface plane de celle-ci.
Coque
est de forme rectangulaire , avec l'avant fortement incliné. L'écoutille du chauffeur est placé à l'avant gauche, avec une autre écoutille à sa droite , qui est l'emplacement du chef de véhicule. Deux trappes de forme rectangulaire sont placées dans le haut de la partie inclinée, qui peuvent s'ouvrir vers le haut. A l'arrière gauche du flanc de la coque, on trouve une petite trappe d'accès de forme rectangulaire, tandis que du côté droit, on trouve deux trappes d'accès.  A hauteur de la tourelle, sur le flanc droit, une caisse rectangulaire ressort de la surface plane du véhicule.  A l'arrière de la couque , on trouve deux écoutilles, une grande rectangulaire au centre et une autre plus petite sur le côté gauche.
Train de roulement
estest composé  de sept roues de route sans galets supports. L'intérieur des roues a une forme de fleurs. Le barbotin est à l'avant et la roue tendeuse à l'arrière. Une protection est installée sur la partie avant jusqu'à hauteur de la deuxième roue de route.
Accessoires
une antenne de communication est placée à l'avant gauche du toit du véhicule, derrière l'emplacement du chauffeur et une autre à l'arrière à l'extrémité gauche du toit de la coque. Une troisième base d'antenne est placée à droite de l'écoutille du chef de véhicule.

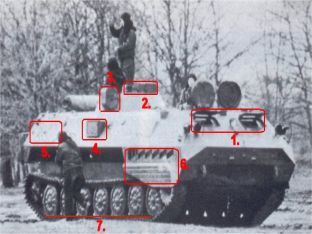

Points marquants pour la reconnaissance

1. Deux trappes de forme rectangulaire sur la partie avant de la partie inclinée.
2. Deux grands épiscopes sur le toit de la tourelle.
3. Bloc rectangulaire sur le côté droit de la tourelle.
4. Petit bloc rectangulaire sur le flanc droit de la coque à hauteur de la tourelle.
5. Deux trappes d'accès sur le flanc arrière droit.
6. Protection de forme triangulaire sur la partie avant droite et gauche du train de roulement.
7. Sept roues de route avec l'intérieur en forme de fleur.
A
a



Galerie de photos

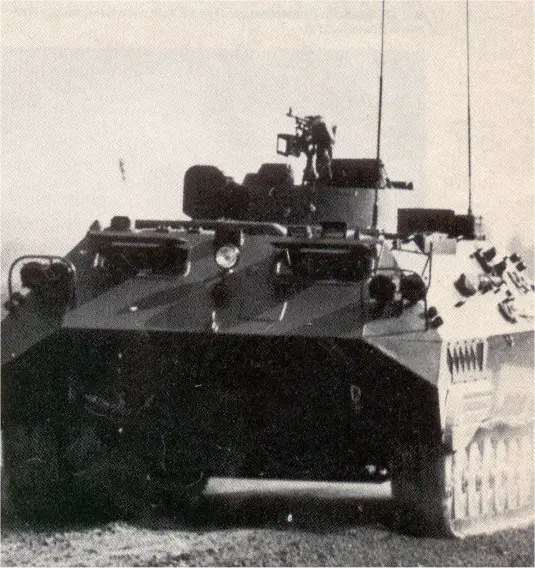

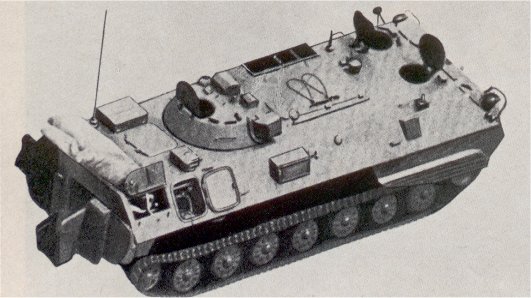

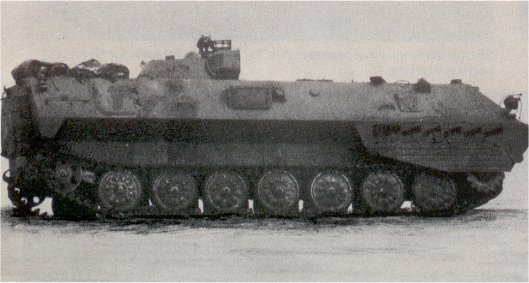

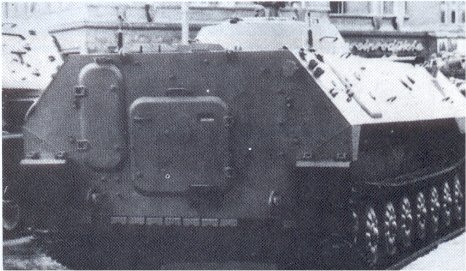

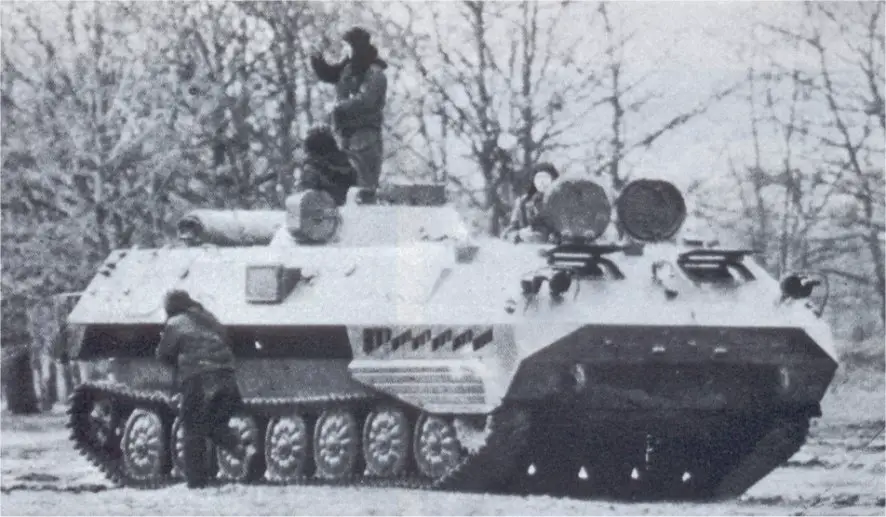

ACRV2_Russie_01.jpg (96014 bytes) ACRV2_Russie_02.jpg (38980 bytes) ACRV2_Russie_04.jpg (37118 bytes) ACRV2_Russie_05.jpg (41490 bytes) ACRV2_Russie_06.jpg (87935 bytes)
From Internet From Internet From Internet From Internet From Internet
