Russia Russie
2S7 Véhicule blindé mortier automoteur - Self-propelled mortar armoured vehicle








Subscribe to Army Recognition Pictures DataBase 100 Euro € Per year / Par an
Visit the new web site Army Recognition
http://www.armyrecognition.com


Description
Le véhicule porte mortier de 203 mm fut désigné M1975 par l'armée des États-Unis, mais la désignation correcte est SO-203 et la référence industrielle est 2S7. Il est entré en service dans le courant des années 70 et c'est le plus grand véhicule obusier automoteur. Il est également connu dans l'armée Russe sous la dénomination de Pion (Peony) .Le châssis est d'une nouvelle conception avec une cabine blindée à l'avant, et le compartiment moteur directement à l'arrière ainsi que le tube de l'arme qui est monté à l'arrière sur le toit du véhicule. Le véhicule ne dispose pas de protection pour l'équipage lors de la mise en batterie du tube, et celui-ci n'est protégé contre les attaques NBC. En position de tir une grande lame bulldozer est ancré à l'arrière du véhicule. la munition de l'arme est composé d'une charge et d'un projectile séparé. Un système de chargement pour les munitions indépendant est placé sur la droite du châssis. Le véhicule est toujours accompagné d'un véhicule pour le transport des munitions et de l'équipage. La pièce de 203 mm peut pivoter en direction de 15° à gauche et à droite et en élévation de 0° à 60°. La portée maximum de l'arme est de 37,5 km avec un projectile normal, et de 47 km pour un projectile avec charge additionnelle.
Variantes :
Aucune
Armement
1 mortier de 203 mm
Pays Utilisateurs
République Tchèque, Pologne, Russie et Slovaquie
Equipage
7 hommes
Blindage
10 mm
Poids
65.000 kg
Vitesse
50 km/h
Autonomie
500 km
Equipements
Pelle bulldozer à l'arrière de la coque et système de chargement sur la droite du véhicule.

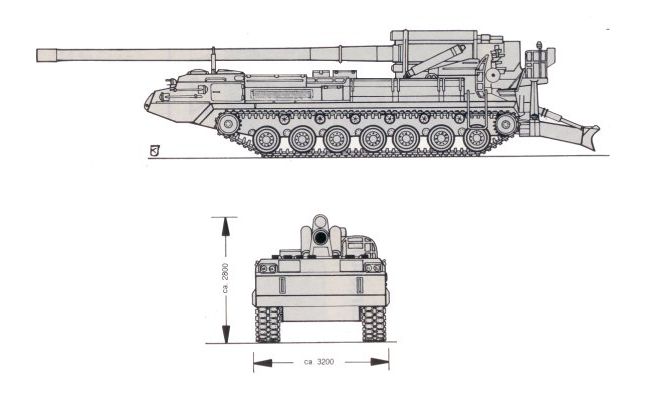

Identification
Canon
Très long canon lisse avec l'avant qui dépasse largement de l'avant du véhicule. A la base du tube, situé à l'arrière du toit de la coque, se trouve le système de chargement et de contrôle de tir.
Tourelle
pas de tourelle
Coque
La coque est de forme rectangulaire , avec une grosse cabine blindée à l'avant. De chaque côté sur les flancs de la coque, on trouve des caisses de rangement. Une petite échelle est placée sur le flanc gauche à hauteur de l'arrière de la coque. Une grande lame bulldozer est placée à l'arrière de la coque.
Train de roulement
est composé de sept roues de route et six galets supports.
Accessoires
Le système de chargement du tube est placé à l'arrière sur le toit de la coque du côté droit.

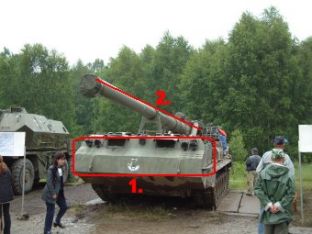

Points marquants pour la reconnaissance

1. Cabine blindée à l'avant du véhicule

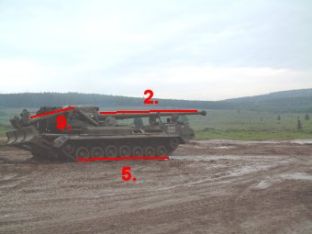

2. Long tube lisse qui dépasse de l'avant du véhicule

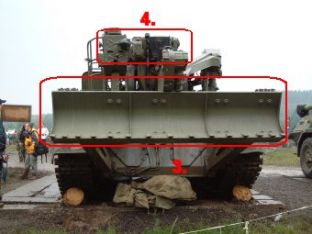

3. Grand lame bulldozer à l'arrière de la coque
4. Système de chargement et de tir sur le toit à l'arrière de la coque et non couvert.
5. Sept roues de route et 5 galets supports.

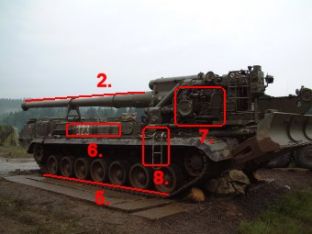

6. Coffres de rangement sur les flancs gauche et droit de la coque
7. Siège pour le tireur sur le côté gauche de l'arrière du tube
8. Petite échelle sur le flanc gauche à hauteur de l'arrière de la coque
9. Système de chargement du côté droit du tube
a
A
A
a



Galerie de photos
A
To see and download high resolution (1024x768) and details quality pictures of 2S7 go to Army Recognition Pictures DataBase for 8 Euro/$ for one month. Lot of others pictures available.
Preview of 2S7 pictures available to Army Recognition picture database


Free pictures

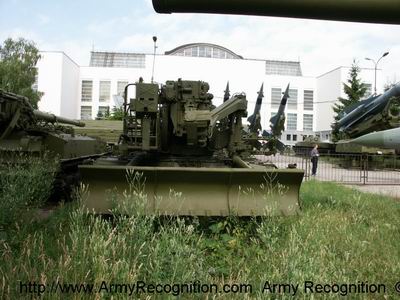

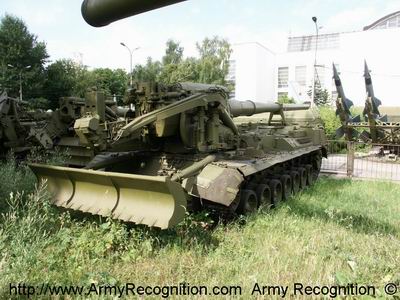

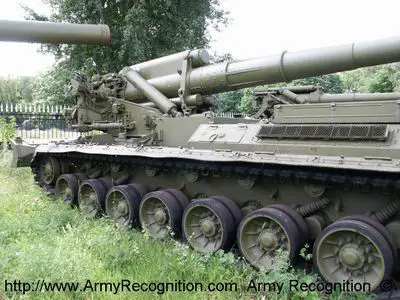

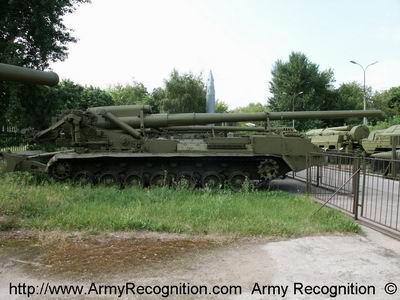

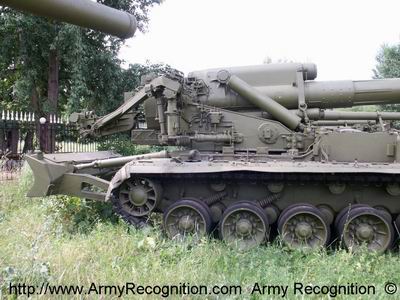

2S7_Self-propelled_Mortar_Russia_01.jpg (156526 bytes) 2S7_Self-propelled_Mortar_Russia_02.jpg (137403 bytes) 2S7_Self-propelled_Mortar_Russia_03.jpg (129550 bytes) 2S7_Self-propelled_Mortar_Russia_04.jpg (144535 bytes) 2S7_Self-propelled_Mortar_Russia_05.jpg (148048 bytes)
