Description

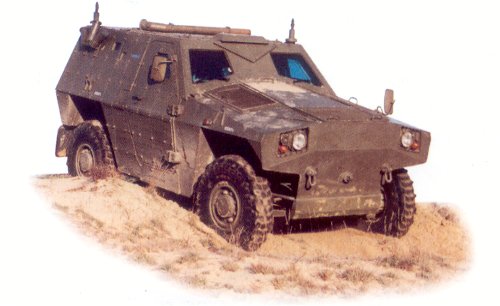

Le véhicule Aligator 4x4 est un véhicule blindé léger à roues amphibie.
Aligator 4x 4
Ce véhicule a été développé pour utilisation dans différentes missions sur le champ de bataille comme des des missions de reconnaissance, de commandement et contrôle, lance missile et véhicule de police.
Le véhicule est composé de plaques de blindage qui protègent l'équipage contre les tirs d'armes légères de 7,62 mm, fragments d'obus et mines anti-personnel.
Aligator 4 x 4
Le compartiment équipage peut être renforcé par des plaques de blindage additionnelles. Le plancher du véhicule est composé d'un double blindage qui protège l'équipage contre les mines. Le compartiment moteur sur la partie avant du véhicule tandis que le compartiment équipage est situé à l'arrière. L'Aligator est équipé d'un moteur Diesel Deutz qui est couplé à une boîte de transmission Renk. Celle-ci dispose de six rapports avant et d'un rapport arrière. L'équipage est constitué d'un chef de véhicule, d'un chauffeur, d'un canonnier ainsi que trois fantassins équipés.       Le chef de véhicule est assis à l'avant droit, tandis que le chauffeur est assis à sa gauche. Le chauffeur et le chef de véhicule dispose d'une écoutille placée sur le toit du véhicule. Le chauffeur dispose d'un périscope permettant l'observation vers l'avant. La partie avant du véhicule dispose de deux fenêtres rectangulaires permettant au chauffeur et au chef de véhicule l'observation vers l'avant du véhicule , celles-ci résiste aux impacts d'armes de petits calibres. Une autre petite fenêtre est également installée sur chaque porte latérale. Le compartiment des troupes est équipé à l'arrière d'une grande porte d'accès de forme rectangulaire. La porte ainsi que les flancs du véhicule dispose de trappes de tir permettant à l'équipage l'utilisation des armes depuis l'intérieur du véhicule. une série de trois lance grenades fumigènes peuvent être montés sur l'arrière droit et gauche des flancs du véhicule. Le véhicule peut être équipé d'une petite coupole permettant l'installation d'une mitrailleuse de 7,62 mm, utilisée pour la défense rapprochée du véhicule. La pression des pneus peut être adapté en fonction du type terrain rencontré par le véhicule lors de ces déplacements. Le véhicule est aérotransportable, et il peut être embarqué dans différents d'avions ou d'hélicoptères.
ARMEMENT :
L'armement principal du véhicule consiste en une mitrailleuse de de 7,62 mm, en option une mitrailleuse de 12,5 mm, 14,5 mm ou un canon de 20 mm peut être installé. Une grande série d'autres armes ou de système d'observation peuvent équipés le véhicule comme des missiles antichar, des radars d'observation, des système de détection NBC.

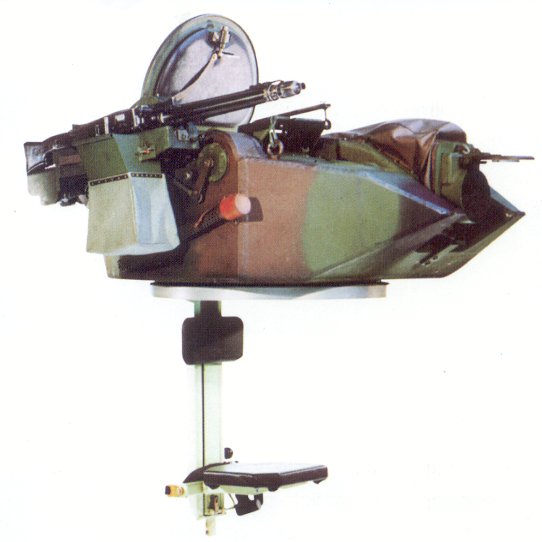

Tourelle de base
La tourelle de base est monoplace, elle est équipé d'un système de vision thermique nuit/jour, de périscopes d'observation, et d'une mitrailleuse de 7,62 mm montée à l'extérieur, ainsi que de lance grenades fumigènes. La mitrailleuse est armée et permet le tir depuis l'intérieur du véhicule. La coupole d'observation est protégée contre les armes

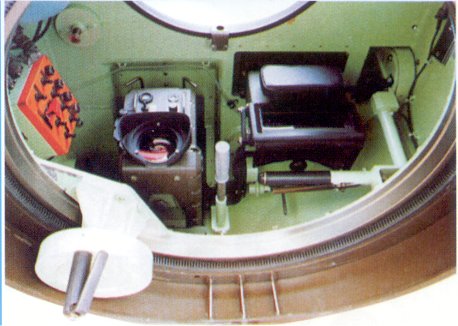

Système de vision thermique
de petits calibre de 7,62 mm. Un réserve de 400 coups est directement utilisable.  La tourelle peut pivoter sur 360 ° et s'élever de - 12) à + 20°.
La caméra FORTIS ( Forward Observation and Reconnaissance Thermal Imaging System) est très compact, et fonctionne en mode infrarouge passif. Le brouillard et la fumée ne diminue pas les capacités opérationnelles de la caméra d'observation.

En cas de nécessité le système de vision thermique  peut être démonté pour un usage au sol.

Variantes :
La version de commandement (Aligator MCP 4 x 4)est amphibie et dispose d'une
Version MCP
capacité de haute mobilité, celle-ci est utilisée comme poste de commandement mobile. L'équipage est composé du chef de véhicule, de deux opérateurs et d'un chauffeur. Le véhicule est équipé de système de vision permettant l'observation de jour comme de nuit et
Version ORP
dans toutes les conditions climatiques. Le véhicule dispose de blindage permettant la protection  de l'équipage contre les armes légères, les grenades et les éclats d'obus. Des équipements radios supplémentaires sont installés à l'intérieur du véhicule , ainsi que des supports d'antennes sur le toit et les flancs du véhicule.
La version police (Aligator 4x4 PCM)
Version PCM
est constitué du même châssis, avec la différence que l'habitacle a été adapté en fonction des besoins.
La version d'observation et de reconnaissance appelée Aligator 4 x 4 ORP est équipé d'une tourelle d'observation MBK-2 Mowagdisposant d'un système de vision de jour, et sur demande qui peut être complété par un système de vision thermique d'observation nuit/jour utilisable dans toutes les conditions atmosphériques. L'équipage est constitué du chauffeur et de l'observateur placé dans la tourelle. Celle-ci est équipée d'une mitrailleuse de 7,62 mm ainsi que de six lance grenades fumigènes.
Version PSO
La version maintien de la paix (Aligator 4 x 4 PSO) est un véhicule spécialement adapté aux missions de maintien de la paix. Ce véhicule est utilisé pour les patrouilles en terrain hostile, des missions d'observation et de reconnaissance. Le véhicule peut transporter jusqu'à cinq hommes d'équipage. il peut être équipé d'une mitrailleuse de 7,62 mm pour la défense rapprochée.
Armement
Une mitrailleuse de 7,62 mm.
Pays Utilisateurs
Slovaquie.
Equipage
2 à 6 hommes
Blindage
? mm
Poids
6.700 kg
Vitesse
120 km/h
Autonomie
600 km
Equipements
Lance grenades fumigènes

Identification
Canon
Pas de canon.
Tourelle
Une petite tourelle peut être installée au centre sur le toit du véhicule. L'avant s'amincit vers et forme un V. Un système de caméra thermique est placé à gauche de l'armement. Une série de quatre lance grenades fumigènes est placée sur le flanc gauche de la tourelle.
Coque
L'ensemble est composé du compartiment équipage à l'arrière et du compartiment moteur à l'avant. Le capot est allongé et légèrement incliné. La partie gauche et droit de celui-ci est incliné vers le bas. Une grille de ventilation est placée à l'extrémité. La partie avant du compartiment équipage est équipée de deux fenêtres qui sont placées sur les extrémités, elles ont une forme rectangulaire. Chaque flanc du véhicule dispose d'une porte d'accès qui est équipé d'une petite fenêtre dans la partie supérieure. L'arrière de la coque dispose d'une grande porte d'accès qui s'ouvre vers la gauche. Sur chaque flanc, on trouve également une petite trappe de tir.
Train de roulement
est composé de quatre pneus, ceux-ci sont placés dans une découpe de la carrosserie qui a une forme rectangulaire.
Accessoires
Des phares ronds sont placés à l'avant du capot. Une antenne de communication est placée sur la partie avant droite du toit du véhicule. Trois lance grenades fumigènes sont placés en ligne sur le flanc arrière droit et gauche.

Points marquants pour la reconnaissance

1. Grille d'échappement sur la partie avant du capot

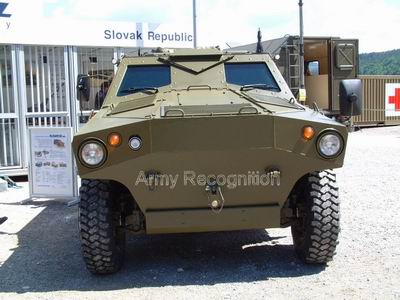

2. Phare de forme arrondi à l'avant gauche et droit sur la partie frontale du capot
3. Fenêtre sur la partie avant du compartiment équipage, placée à l'extrémité gauche et droite
4. Trois lance grenade fumigènes à l'arrière et gauche et droit des flancs du véhicule
5. Jerrycan de réserve sur le côté droit de l'arrière du compartiment équipage.

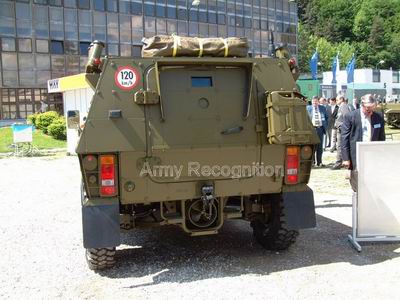

6. Grande porte d'accès de forme rectangulaire à l'arrière de la coque

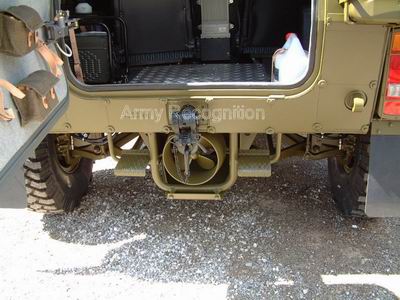

7. Hélice placée dans le bas de l'arrière du compartiment équipage
8. Petite fente de vision placée à l'arrière sur le flanc gauche et droit de la coque
9. Pneu placé dans une découpe rectangulaire faite dans la coque

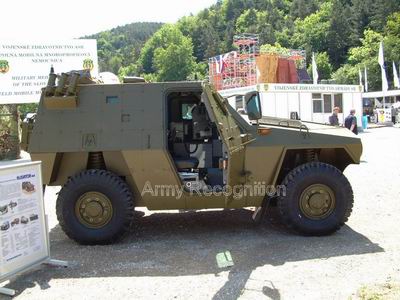

10. Une porte d'accès de chaque côté à l'avant de la coque, avec une petite fenêtre de forme rectangulaire , placée dans la partie supérieure.
a
a
a



Galerie de photos

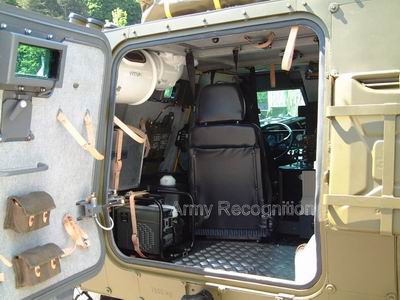

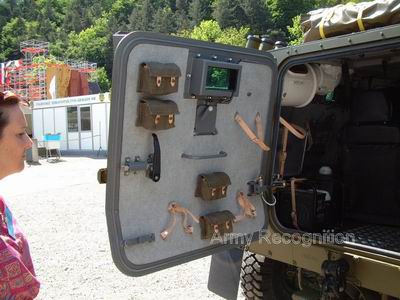

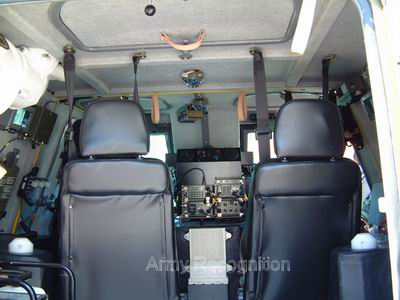

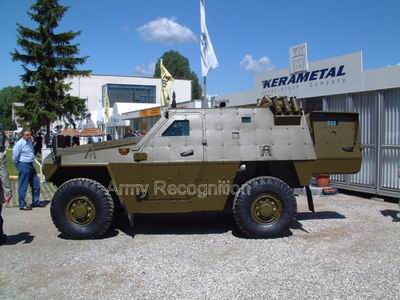

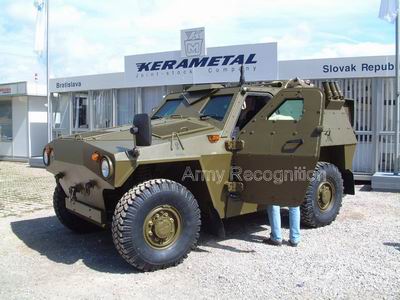

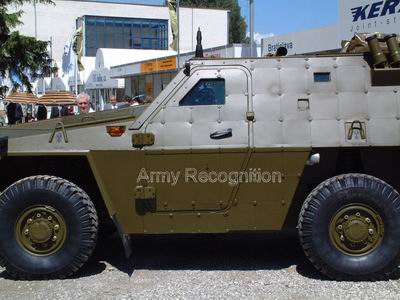

Ces photos ont été prises par Alain Servaes editeur du site Army Recognition lors du salon IDEE 2002 à Trencin République Slovaque en Mai 2002
Aligator_Slovakia_10.jpg (130283 bytes) Aligator_Slovakia_11.jpg (115740 bytes) Aligator_Slovakia_13.jpg (113433 bytes) Aligator_Slovakia_14.jpg (127147 bytes) Aligator_Slovakia_15.jpg (134516 bytes)
Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright
Aligator_Slovakia_16.jpg (100092 bytes) Aligator_Slovakia_17.jpg (127786 bytes) Aligator_Slovakia_18.jpg (135895 bytes) Aligator_Slovakia_19.jpg (118606 bytes) Aligator_Slovakia_20.jpg (124277 bytes)
Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright
