Description
Le lance-roquettes RPG-7 est une arme sans recul, qui a été conçue pour le combat antichar. Mais par son efficacité, et sa maniabilité cette arme a également été utilisé à plusieurs reprises contre des hélicoptères volant à basse altitude. Cette arme sans recul, qui lance une roquette à charge creuse, est une curieuse combinaison qui s'est révélée puissante et précise pour la défense antichar rapprochée. Suite à l'expérience de la seconde guerre mondiale, les militaires russes ont constatés des déficiences concernant la défense rapprochée antichar. L'industrie de recherche russe a donc fait des recherches pour trouver une arme pouvant être épaulée et capable de détruire des véhicules blindés à courte distance. C'est le donc le RPG-7 qui fut le fruit de ses recherches. Dans les annés 80, cette arme fut considérée comme la meilleure arme de cette catégorie en usage dans le monde. Cette arme est courte et légère, et son projectile à charge creuse est extrêmement efficace contre les blindés ou tout autre objectif fortement protégé. Afin de lui conserver une taille raisonnable, on a conçu pour le RPG-7 un système de fonctionnement qui constitue un compromis. Il en effet souhaitable qu'un lance-roquette soit assez long pour laisser au moteur-fusée le temps d'y produire une poussée qu garantise au projectile une bonne vitesse initiale, et par suite une portée suffisante; mais si il est trop long, il devient difficile à transporter et à mettre en oeuvre. D'un autre côté, si on le fait court pour en faciliter l'emploi, il faut alors que le moteur brûle sa poudre très vite afin d'avoir le temps de développer sa poussée avant la sortie du tube ( le tireur recevrait le jet de poussée dans la figure si le moteur ne cessait de fonctionner juste avant que le projectile ne quitte le lance-roquettes). Dans ce cas, la poussée risque d'être insuffisante d'où une faible vitesse initiale, une portée réduite et une précision médiocre. Les ingénieurs ayant mis au point le RPG-7 sont parvenus à résoudre ce dilemme en faisant de ce lance-roquettes un véritable canon sans recul, de faible puissance bien-sûr. Lorsque le tireur presse la détente, une cartouche est mise à feu qui propulse le projectile à l'extérieur en allumant une fusée relai placée à l'arrière de celui-ci. Une partie des gaz de la charge propulsive s'échappe vers l'arrière, ce qui compense le recul , de sorte que le tireur ne ressent aucun choc au départ. Une fois sorti du tube, après environ 10 mètres la fusée relai allume le moteur fusée, qui donne alors au projectile la vitesse voulue. Du fait que la combustion se fait à l'air libre, loin du tireur, elle peut durer assez longtemps qu'il est nécessaire pour assurer la vitesse et la portée désirée. Le plus remarquable dans cette arme est son degré de précision partuculièrement élevé. Son système de lancement en deux phases a une particularité dans les premiers mètres, tandis que le moteur fusée n'est pas encore allumé, le projectile a un comportement un peu incertain, mais le système de pointage est conçu en fonction de cet inconvénient et le RPG-7 se révèle précis jusqu'à une distance de l'ordre de 300 mètres. La roquette HEAT peut percer jusqu'à 320 mm de blindage. Le système de pointage est assez simple et peut être complété par le viseur de nuit NSP-2 à infrarouge.
Variantes :
Aucune.
Mise en oeuvre
1 homme
Pays Utilisateurs
Russie, utilisé dans le monde.
Longueur
953 mm sans le projectile
Diamètre / Calibre
40 mm
Poids
6,5 kg sans le projectile
Portée
300 m
Plafond
300 m
Radar d'accompagnement
Aucun

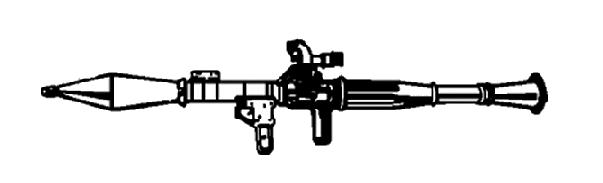

Identification
Tube
est divisé en trois parties , le 1/3 est cylindrique avec le système de visée sur la partie supérieure, le 2/3 qui s'amincit de l'avant vers l'arrière et la dernière partie qui s'écarte en forme de trompette. Une poignée de tir est installée à la moitié de la partie inférieure du 1/3 du lanceur. Cette une poignée classique avec un pontet de forme rectangulaire et une gâchette. Un épauloir est installé a la fin de la partie inférieure du 1/3 du lanceur. Chaque élément dipose de plaque de crosse en bois.
Système de visée
Le système de visée est composé d'un gros sytème en forme de L, avec la partie optique permettant la visée placée horizontalement et la partie vue placée verticalement. L'ensemble est situé a l'arrière du 1/3 du tube lanceur sur la partie supérieure..

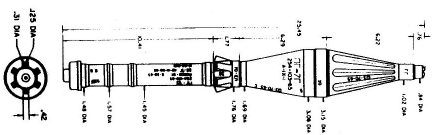

Roquette
est introduite à l'avant du lanceur. Elle dipose d'une queue cylindrique, tandis que l'avant ressemble à un bilboquet.
Système de tir
est composé d'une gâchette avec poignée et du bloc optique sur la partie supérieure.
Accessoires
Rien de particulier, on peut cependant monter un système de visée infrarouge.

Points marquants pour la reconnaissance

1.Le 1/3 du tube est droit.
2. Le 2/3 s'amincit de l'avant vers l'arrière.
3. L'arrière du tube a une forme de trompette.
4. système de visée en forme de L sur la partie arrière du 1/3.
5. Epauloir dans la partie inférieure du 1/3 et à l'extrémité.
6. Poignée de tir avec gâchette et plaque de crosse en bois.
a
a



Galerie de photos



To see and download high (1024x768) and details quality pictures of RPG-7 go to Army Recognition Pictures DataBase for 12 Euro/$ for one month.
Lot of others pictures available, click to this link to see the list.

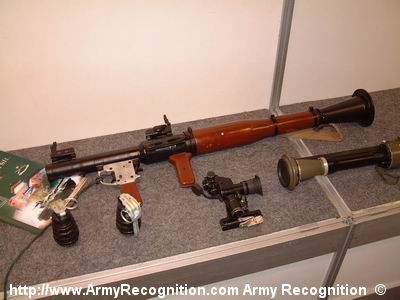

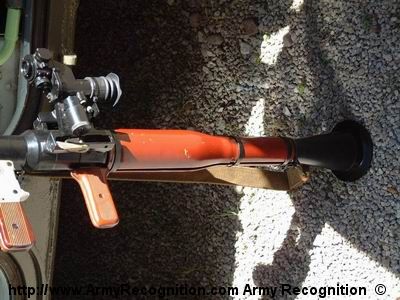

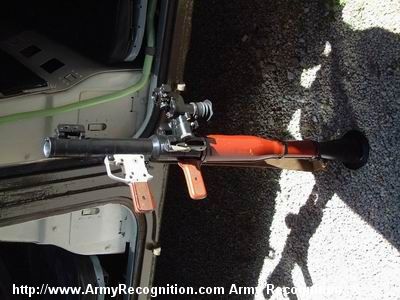

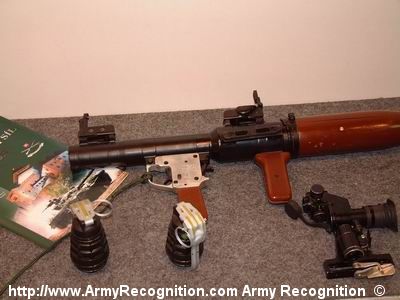

Preview of RPG-7 pictures available to Army Recognition pictures database


Free Pictures
