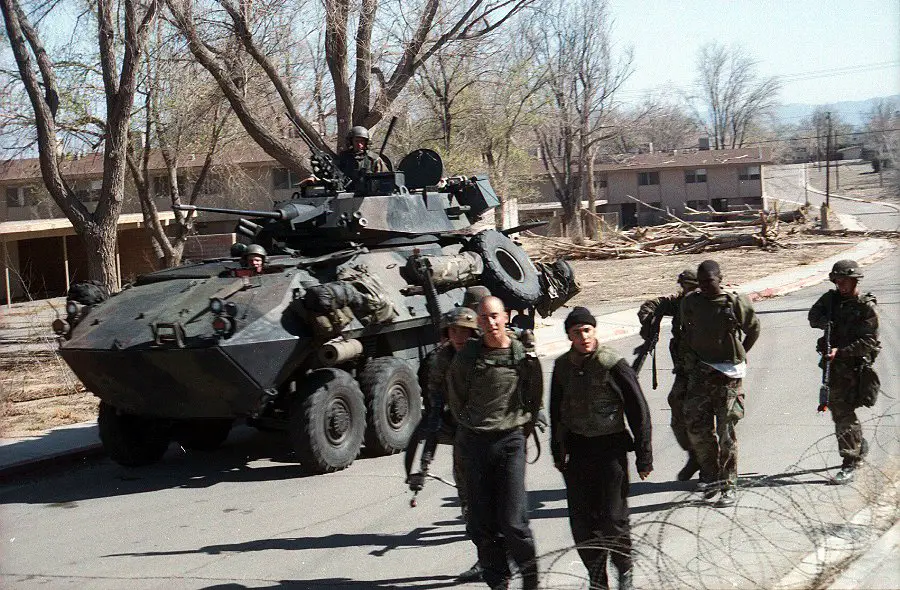

LAV-25 Véhicule blindé léger à roues - Light wheeled armoured vehicle

Suite à la demande du Corps des Marines de l'armée des Etats-Unis pour un véhicule blindé léger (LAV) la société Diesel Division département de la société General Motors odf Canada, Alvis, and Cadillac Gage entreprit la construction d'un prototype de véhicule à roues. En 1982 la société fut sélectionné pour la construction d'un véhicule blindé à roues 8x8 basé sur le châssis du véhicule suisse MOWAG Piranha et une première commande de 758 véhicules fut entreprit sur une période entre 1982 et 1985, et pour six versions différentes. L'US Army fut également intéressé par le programme de construction de ce véhicule, mais seul l'US Marines utilise ce véhicule. Les premiers modèles du véhicule LAV-25 furent livrés en octobre 1983 et les derniers exemplaires en 1987. Le chauffeur du LAV est installé à l'avant gauche du véhicule, avec le compartiment moteur à sa droite, une tourelle biplace est placée à l'arrière du véhicule, le compartiment des fantassins est situé à l'arrière. Le vehicule peut emporté six fantassins avec leurs équipements de combat. Les fantassins sont assis sur des banquettes placées le long des parois du véhicule, ils sont donc face à face. Six épiscopes , ainsi que des trappes de tir ont été aménagés sur les flancs arrière du véhicule, afin de pouvoir utiliser les armes légères de l'intérieur du véhicule. Le véhicule est totalement amphibie, et dispose de deux hélices placées à l'arrière et dans le bas de la coque. avant de pénétrer dans l'eau , une lame pare vague est déployée à l'avant du véhicule et des pompes de câle sont mis en marche par le chauffeur. La tourelle est armée d'un canon de 25 mm M242 Chain Gun , le même que pour le véhicule de combat d'infanterie Bradley M2. Le véhicule dispose également d'une mitrailleuse coaxiale de 7,62 mm M240 MG. On peut trouver en option une mitrailleuse de 7,62 mm ou de 12,7 mm sur le toit de la tourelle, afin d'assurer la défense antiaérienne du véhicule. La tourelle peut pivoter sur 360° , et ses possibilités en site sont de -10° à +60°.

Canon

Canon fin et long, avec la base plus large , qui a une forme de gros cylindre.

Tourelle

est placée vers l'arrière du véhicule. Il y a un espace entre l'arrière de la tourelle, et et le toit de la coque du véhicule. Par rapport à la tourelle du Kodiak du Canada, la tourelle dispose de plaque de blindage sur tout le contour, et forme deux angles sur l'avant droit et gauche. Pas de grilles porte filet. Une série de 4 lance grenades fumigènes est placée à l'avant gauche et droit et dans le bas de la tourelle.

Coque

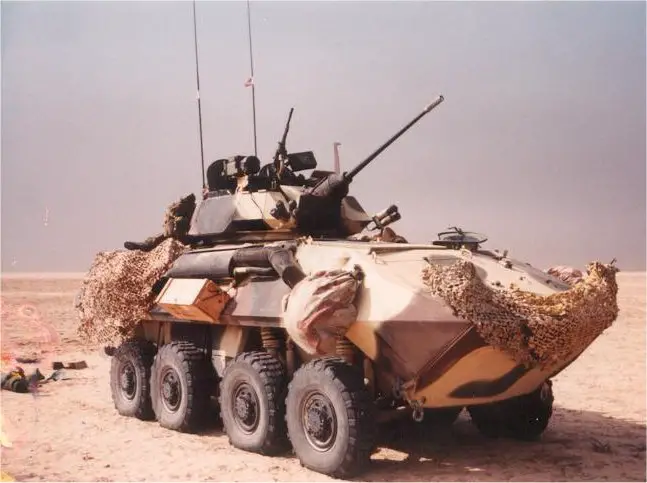

Est de forme rectangulaire avec l'avant incliné. Le chauffeur est placé à l'avant gauche avec le compartiment moteur à sa droite. Sur les flancs avant droit et gauche, on trouve une petite forme circulaire bombée. Sur le flanc droit , on trouve un long pot d'échappement débutant à la base de l'avant incliné jusqu'à la hauteur de la tourelle. Le flanc gauche, dispose en son milieu d'une petite trappe d'accès. Deux épiscopes sont placés à l'arrière des flancs gauche et droit, ainsi que un jerrycan de carburant juste derrière. Deux portes d'accès rectangulaire sont placées à l'arrière du véhicule, s'ouvrant vers l'extérieur.

Train de roulement

est composée de 4 pneus, groupés deux par deux. Le châssis est beaucoup plus haut que pour le Kodiak du Canada. Des gros amortisseurs en forme de ressort sont placés sur les 4 pneus avant.

Accessoires

Des jerrycans de carburant peuvent-être placés à l'arrière gauche et droit de la tourelle.

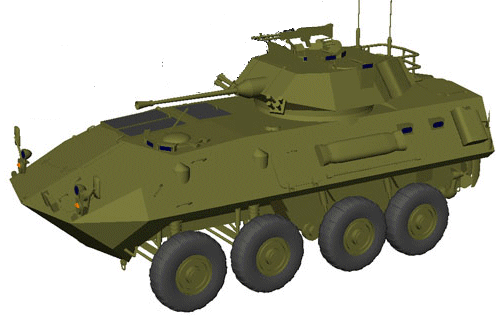

1. Embase du canon en forme de cylindre.
2. Quatre lance-grenade fumigènes à l'avant gauche et droit de la tourelle.
3. Espace entre le bas de l'arrière de la tourelle et la coque.
4. Deux fines fenêtres de vision sur le flanc arrière gauche et droit.
5. Jerrycan supplémentaire sur le flanc arrière gauche et droit de la coque.
6. Ressort de suspension sur les deux premières roues avant.
7. Quatre pneus de chaque côté de la coque.
8. Petite bosse de forme circulaire à l'avant gauche et droit des flancs de la coque.
9. Bloc rectangulaire au centre du train de roulement.

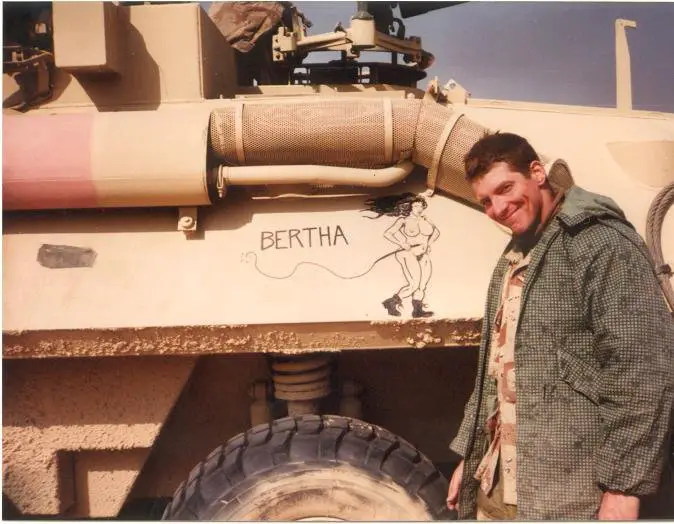

10. système d'échappement placé sur le flanc droit de la coque.
11. Flanc de la tourelle légèrement incliné.
12. Le blindage à l'avant aguche et droit de la tourelle forme un angle.
13. Le blindage à l'avant gauche et droit de la coque forme deux triangles superposés.

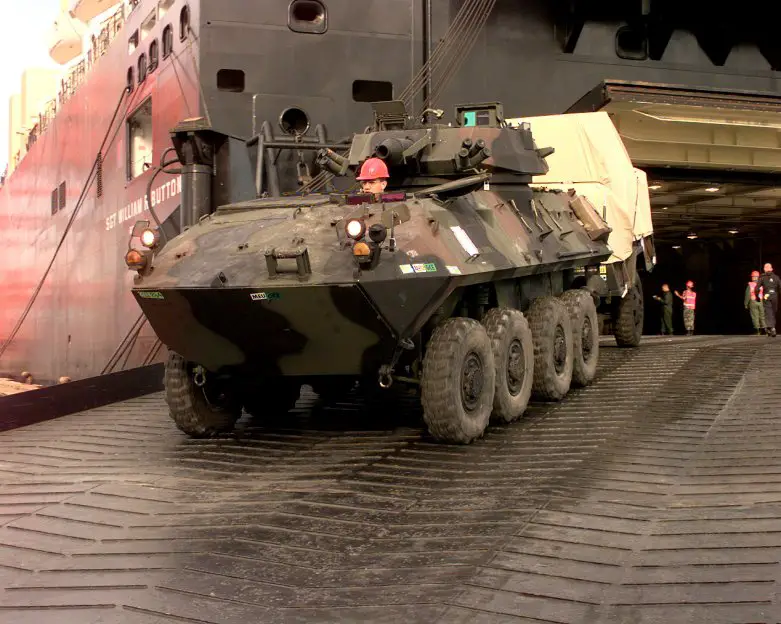

14. Groupe de deux phares à l'avant gauche et droit de la coque.
15. Avant de la coque légèrement incliné.
16. Tourelle biplace, avec un gros épiscope devant l'écoutille de gauche du toit de la tourelle.
17. L'arrière de la tourelle est couvert par un panier de transport.
