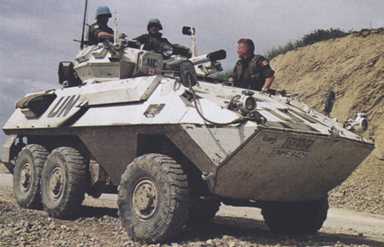

Piranha I 1 Cougar Véhicule blindé à roues- Wheeled armoured vehicle








Subscribe to Army Recognition Pictures DataBase 100 Euro per year/par an
Visit the new web site / Visitez le nouveau site
Army Recognition
http://www.armyrecognition.com




Description
En 1974 l'armée canadienne, demande un appel d'offre pour un véhicule pour un véhicule blindé à roues, après plusieurs tests sur des prototypes, c'est le véhicule suisse Mowag Piranha 6x6 qui fut sélectionné. La production du véhicule fut reprise sous licence par la société canadienne Diesel Division, une division de la société General Motors du Canada. La production complète du véhicule commença en 1979. A la fin de la production en 1982, 491 véhicules avaient été construits et dans trois versions. Plu récemment, la société General Motors du Canada, a été responsable de la construction du véhicule blindé léger (LAV) , une version améliorée, et cela pour le compte de l'armée australienne, l'US marines et l'Arabie Saoudite, et également la version 8x8 Bison pour les forces armées canadienne. Le Grizzly, véhicule transporteur de troupes à roues, a le chauffeur placé à l'avant gauche, le chef de véhicule derrière, le compartiment moteur à l'avant droit et la tourelle au centre. La tourelle est équipée d'une mitrailleuse de 12,7 mm et d'une mitrailleuse de 7,62 mm, , qui peut pivoter sur 360 ° et en élévation de -8° à + 55°. Six fantassins complètement équipés, peuvent être transportés à l'arrière du véhicule, ils accèdent par l'arrière du véhicule, équipé de deux grandes portes rectangulaires. Pour le Cougar , le véhicule est équipé, d'une tourelle biplace, qui est identique au CVRT Scorpion de Alvis de l'armée anglaise. Le Cougar a été produit a 195 exemplaires. Cette tourelle, présente des angles, sur tout les flancs. Toutes les versions du véhicule sont amphibies, grâce à deux hélices de propulsion placées à l'arrière droit et gauche , dans le bas de la coque. avant le franchissement de cours d'eau, une plaque pare vague est relevée, qui est placée dans le bas de l'avant du véhicule et des pompes de cales sont mises en route.
Variantes :
Cougar : Avec une tourelle de Scorpion CVRT, équipée d'une mitrailleuse coaxiale et d'un canon de 76 mm
Grizzly  : Ave une petite tourelle placé sur la gauche du véhicule, équipée d'une mitrailleuse de 12,7 mm et d'une mitrailleuse de 7,62 mm
Husky : véhicule de dépannage, avec une grue placé sur le toit du véhicule
Armement
Grizzly : Une mitrailleuse de 7,62 mm et une mitrailleuse de 12,7 mm
Cougar : un canon de 76 mm, et une mitrailleuse coaxiale de 7,62 mm.
Pays Utilisateurs
Canada
Equipage
3 + 6 hommes
Blindage
10 mm maximum
Poids
10.500 kg
Vitesse
100 km/h
Autonomie
600 km
Equipements
Système de protection NBC et d'air conditionné, système de vision nocturne

Identification
Canon
canon court, dont le bout du canon arrive à hauteur de la partie plane du toit du véhicule.
Tourelle
est identique à la tourelle du Scorpion, tourelle biplace, qui forme un angle vers l'extérieur sur tout le contour . Des épiscopes assez haut , entourent les deux emplacements des écoutilles. Une grande plaque rectangulaire est placée à droite du canon, et juste à côté de celle-ci, un phare à vision blanche. On trouve à l'arrière droit de la tourelle, une bobine de fil. L'arrière de la tourelle dispose de porte filet.
Coque
L' avant de la coque est en forme de pointe et légèrement incliné, avec une lame pare vague dans sa parte inférieur. Les flancs supérieurs du véhicule sont inclinés vers l'intérieur, et à la moitié de la hauteur les flancs sont inclinés vers l'extérieur. Les coins avant gauche et droit forment un triangle dans la coque. L'arrière de la coque disposent de deux portes rectangulaires s'ouvrant vers l'extérieur. Sur le flanc avant droit du véhicule, on trouve un pot d'échappement recouvert par un boîtier métallique de forme rectangulaire. Deux épiscopes de forme rectangulaires sont placés à l'arrière des flancs gauche et droit du véhicule. Le chauffeur est placé à l'avant gauche sur la partie plane du toit.
Train de roulement
est composée de 6 pneus, dont les deux de derrière sont groupés. Les emplacement des pneus sont découpés dans la coque.
Accessoires
Une série de quatre lance grenades fumigènes sont placés à l'avant gauche et droit de la tourelle. Des antennes de communication peuvent être placées sur l'arrière de la tourelle ou sur les flancs arrière. Des jerrycans de carburant peuvent être placés à l'arrière sur les flancs droit et gauche de la coque.

Points marquants pour la reconnaissance

1. L'avant de la coque est incliné vers la gauche et vers la droite.
2. Plaque de franchissement de cours d'eau dans la partie inférieure de l'avant de la coque.
3. Groupe de quatre lance-grenades fumigènes à l'avant gauche et droit de la tourelle.
4. Gros épiscope devant les écoutilles du toit de la tourelle.
5. Six pneus, un groupe de quatre à l'arrière et deux à l'avant.

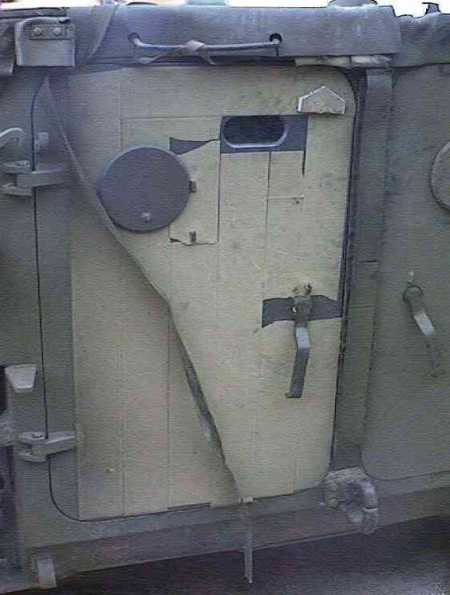

6. Deux grandes portes d'accès à l'arrière de la coque.
7. Hélice à l'arrière gauche et droit de la coque.
8. Petit phare entouré d'une plaque de blindage à l'arrière gauche et droit de la coque.
9. Grille porte filet à l'arrière de la coque.
10. Les flancs de la coque sont lisses et inclinés.
11. Avant de la coque légèrement incliné.
12. Emplacement du chauffeur à l'avant gauche de la coque.
13. Des gros épiscopes sont placés tout autour des écoutilles du toit de la tourelle.
14. Les flancs de la tourelle forment un angle dans le blindage.
15. Bloc rectangulaire de blindage pour le système d'échappement sur l'avant du flanc droit.
a




Galerie de photos

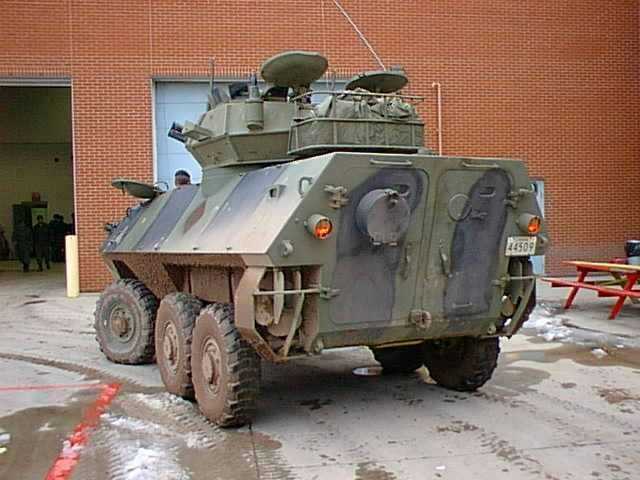

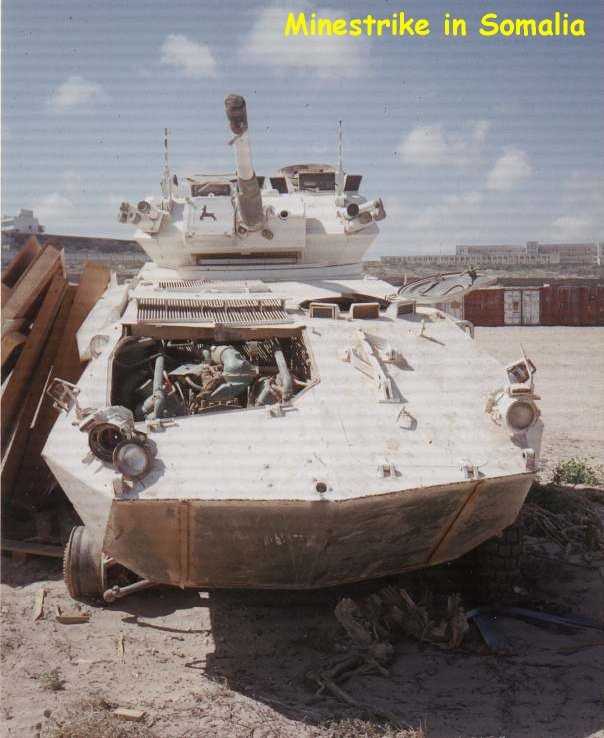

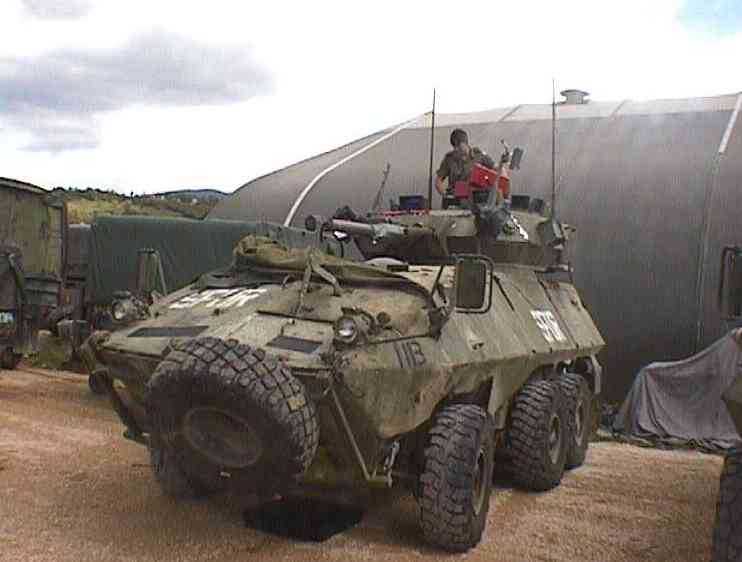

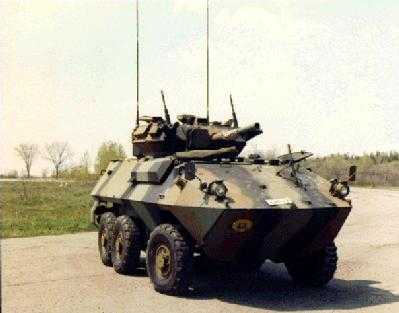

COUGAR_CANADA_01.JPG (39198 bytes) COUGAR_CANADA_07.JPG (13468 bytes) COUGAR_CANADA_04.JPG (44929 bytes) COUGAR_CANADA_08.JPG (27023 bytes) COUGAR_CANADA_05.JPG (14007 bytes)
From Internet From Internet From Internet From Internet From Internet

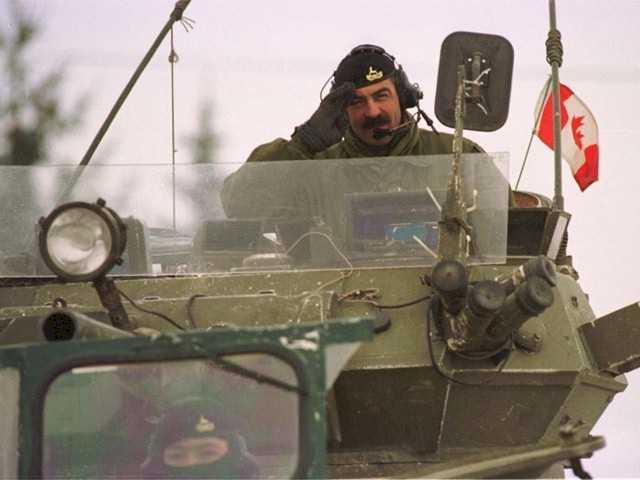

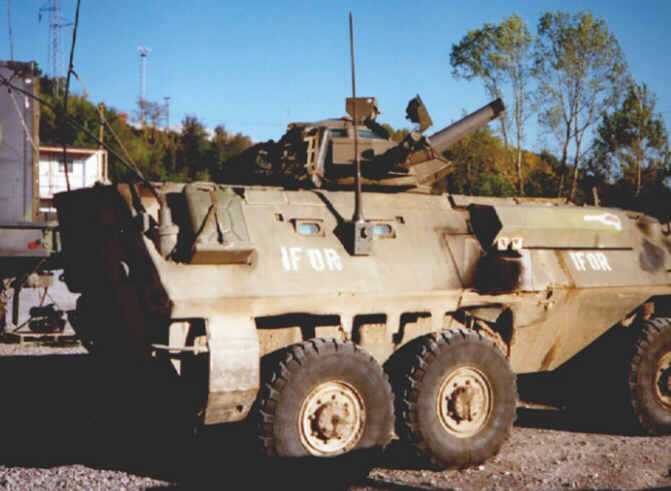

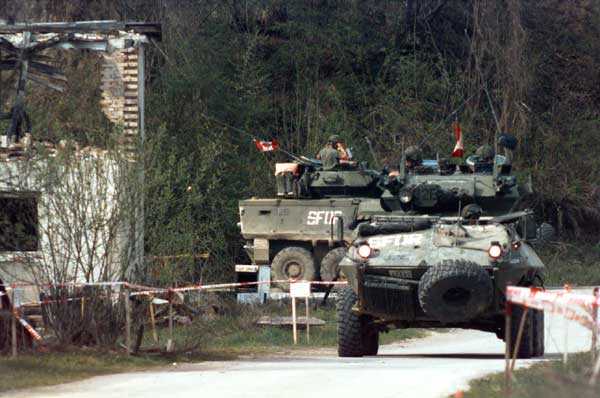

COUGAR_CANADA_12.JPG (22444 bytes) COUGAR_CANADA_13.JPG (33479 bytes) COUGAR_CANADA_10.JPG (35860 bytes) COUGAR_CANADA_14.JPG (31169 bytes) COUGAR_CANADA_15.JPG (24809 bytes)
From Internet From Internet From Internet From Internet From Internet

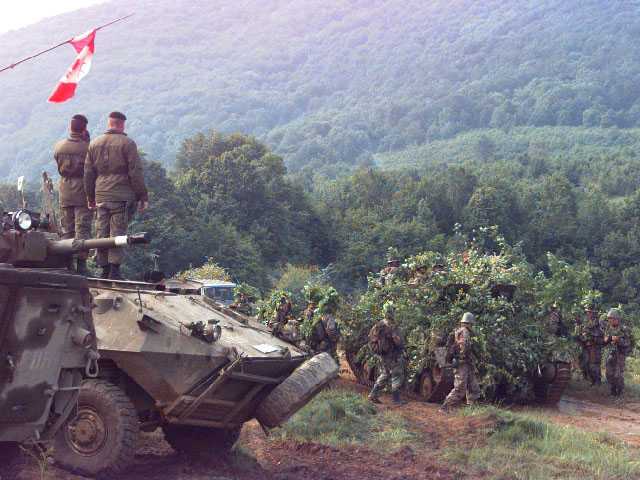

COUGAR_CANADA_16.JPG (40227 bytes) Cougar_Canada_Site_01.jpg (42330 bytes) Cougar_Canada_Site_02.jpg (40757 bytes) Cougar_Canada_Site_03.jpg (44231 bytes) Cougar_Canada_Site_04.jpg (40157 bytes)
From Canadian forces combat camera From Canadian forces combat camera From Canadian forces combat camera From Canadian forces combat camera From Canadian forces combat camera
Cougar_Canada_Site_05.jpg (42057 bytes) Cougar_Canada_Site_06.jpg (37779 bytes) Cougar_Canada_Site_07.jpg (36523 bytes) Cougar_Canada_Site_08.jpg (56335 bytes) Cougar_Canada_Site_09.jpg (38250 bytes)
From Canadian forces combat camera From Canadian forces combat camera From Canadian forces combat camera From Canadian forces combat camera From Canadian forces combat camera
Cougar_Canada_Site_10.jpg (37069 bytes) Cougar_Canada_Site_11.jpg (44670 bytes) Cougar_Canada_Site_12.jpg (69033 bytes) Cougar_Canada_Site_13.jpg (72901 bytes) Cougar_Canada_Site_14.jpg (93105 bytes)
From Canadian forces combat camera From Canadian forces combat camera From Canadian forces combat camera From Canadian forces combat camera From Canadian forces combat camera
  From Canadian forces combat camera   From Canadian forces combat camera
 Certaines photos proviennent du site Camera de combat des forces canadiennes
  Some pictures come from the official site of Canadian forces combat camera
